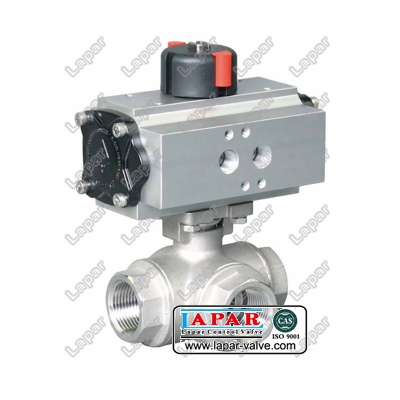

螺纹三通球阀的内部结构与法兰三通的内部结构是相同的，也有L型和T型之分，气动执行器带动球体经90度的旋转动作来达到换向的控制目的，或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。螺纹的连接适用与小管路，更加经济实惠。（用户在订购时需先提供流向图）
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
◇参数
|
空气驱动 |
5~7bar(可带手轮) |
|
公称通经 |
8~50mm |
|
公称压力 |
1.6~6.3MPa |
|
适用温度 |
PTFE、TFM:-29~+178℃ |
|
EK:-29~+230℃ |
|
|
连接方式 |
内螺纹 |
|
阀结构 |
三通L、三通T |
|
阀体材质 |
316L、316、304、304L、WCB |
|
阀芯材质 |
316L、316、304、304L |
|
密封材质 |
PTFE、TFM、EK |
|
适用介质 |
气体、水及油类 |
|
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
