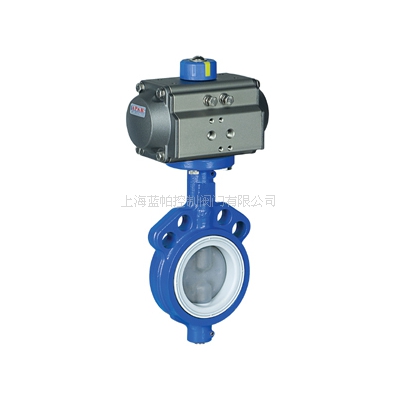

本蝶阀采用的是双段轴，上下分段的技术。阀板的中间部位没有高高凸起的轴梁，因而减少了阀板开启后在通道中间的阻挡面积。此轴比一般的阀轴稍粗，耐压力更强，阀板与轴的连接更稳固。阀座采用的靠背硫化橡胶的技术，当过干燥的气体和粉体时不易损坏阀座。不适用于有颗粒和温度偏高的工艺介质中。
■有不锈钢阀体与FTFE阀座可选
■阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好
■过干燥气体和粉体时本阀座比一般阀座要强
■法兰对夹孔连接适用多种标准
◇参数
|
空气驱动 |
5~7bar(可带手轮) |
|
公称通经 |
40-600mm |
|
公称压力 |
1.0~1.6MPa |
|
适用温度 |
EPDM:-29~+120℃ FPM: -29~+120℃ |
|
PTFE:-29~+120℃ CR: -29~+80℃ |
|
|
NBR:-29~+80℃ SI-29~+200℃ |
|
|
连接方式 |
对夹 |
|
阀结构 |
A型、LT型 |
|
阀体材质 |
304、WCB、QT、HT |
|
阀板材质 |
316L、316、304、QT*、QT+Nylon11、FEP(QT+F46)、B148 |
|
阀座材质 |
EPDM、PTFE、NBR、FPM、CR、SI |
|
适用介质 |
气体、水及油类 |
|
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
