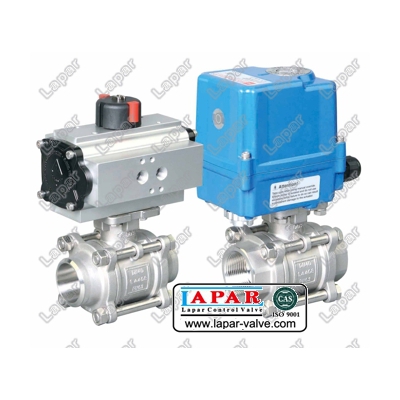

螺纹对焊球阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
◇参数
|
空气驱动 |
5~7bar(可带手轮) |
|
公称通经 |
8~100mm |
|
公称压力 |
1.6~6.3MPa |
|
适用温度 |
PTFE、TFM:-29~+178℃ |
|
EK:-29~+250℃ |
|
|
连接方式 |
内螺纹、对焊 |
|
阀结构 |
三块式 |
|
阀体材质 |
316L、316、304、304L、WCB |
|
阀芯材质 |
316L、316、304、304L |
|
密封材质 |
PTFE、TFM、EK |
|
适用介质 |
气体、水及油类 |
|
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
EPDM、NBR、EPT、FPM、CR、SI
适用介质
水及液体类介质
可选附件
限位开关、定位器、电磁阀、减压阀
