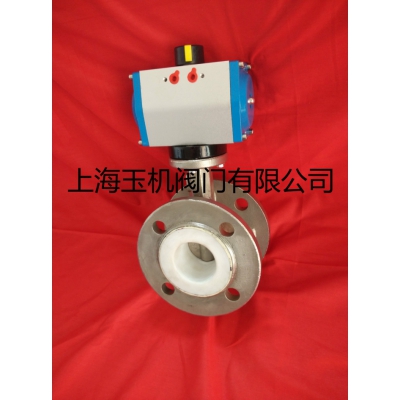

气动四氟法兰不锈钢蝶阀D641PF-16P
产品名称：气动四氟法兰不锈钢蝶阀
产品型号：D641PF-16P
产品简介：D641PF-16P气动四氟法兰蝶阀由气动执行器和法兰蝶阀组成，以压缩空气为动力控制阀门开关，蝶阀为法兰连接，不锈钢阀板，不锈钢阀体，氟橡胶密封，具有耐酸碱等性能，主要应用在化工管道、污水处理管道中自动控制管道介质通断。
气动不锈钢四氟法兰蝶阀产品特点：
体积小、重量轻、操作轻巧、便于安装、维修。
密封性能优良可靠、零泄漏,使用寿命长。
流量特性趋于直线,调节性能最优。
结构简单,开关迅速,90°旋转启闭。
可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
更换零件衬里材质可适用于各种介质。
气动不锈钢四氟法兰蝶阀 主要零部件材料
|
序号 |
零件名 |
灰铸铁 |
铸钢 |
不锈刚 |
超低碳不锈钢 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
上、下阀体、阀盖 |
A126C.135A |
A126 WCB |
A351 CF8 |
A351 CF8M |
A351 CF3 |
A351 CF3M |
|
2 |
蝶板 |
A126 WCB |
A105 |
A351 CF8 |
A351 CF8M |
A351 CF3 |
A351 CF3M |
|
3 |
蝶板轴 |
A182 F6 |
A182 F6 |
A182 F304 |
A182 F316 |
A182 F304L |
A182 F316L |
|
4 |
衬里层/阀座 |
PTFE(F4) PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯) |
|||||
|
5 |
O型圈 |
VITon (氟橡胶） |
VITon (氟橡胶） |
||||
|
6 |
气缸 |
铝合金 |
铸钢 |
||||
气动不锈钢四氟法兰蝶阀主要外形尺寸与连接尺寸
|
公称通径 |
标准值 |
参考值 |
|||||||||
|
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H |
W(kg) |
|
ANSI 125Lb 150Lb |
|||||||||||
|
50 |
2 |
43 |
152 |
120.5 |
92 |
2 |
16 |
4-φ19 |
200 |
150 |
5 |
|
65 |
21/2 |
46 |
178 |
139.5 |
105 |
2 |
18 |
4-φ19 |
250 |
160 |
7 |
|
80 |
3 |
46 |
190 |
152.5 |
127 |
2 |
19 |
4-φ19 |
250 |
170 |
10 |
|
100 |
4 |
52 |
229 |
190.5 |
157 |
2 |
24 |
8-φ19 |
300 |
185 |
14 |
|
125 |
5 |
56 |
254 |
216 |
186 |
2 |
24 |
8-22 |
300 |
210 |
22 |
|
150 |
6 |
56 |
279 |
241.5 |
216 |
2 |
26 |
8-φ22 |
200 |
230 |
32 |
|
200 |
8 |
64 |
343 |
298.5 |
270 |
2 |
29 |
8-φ22 |
240 |
285 |
66 |
|
250 |
10 |
71 |
406 |
362 |
324 |
2 |
31 |
12-φ25 |
240 |
325 |
80 |
|
300 |
12 |
81 |
483 |
432 |
381 |
2 |
32 |
12-φ25 |
280 |
360 |
94 |
|
350 |
14 |
92 |
533 |
476 |
413 |
2 |
35 |
12-φ29 |
280 |
430 |
125 |
|
400 |
16 |
102 |
597 |
540 |
470 |
2 |
37 |
16-φ29 |
320 |
475 |
150 |
|
450 |
18 |
114 |
635 |
578 |
533 |
2 |
40 |
16-φ32 |
320 |
525 |
172 |
|
500 |
20 |
127 |
699 |
635 |
584 |
2 |
43 |
20-φ23 |
360 |
565 |
225 |
|
600 |
24 |
154 |
813 |
749.5 |
692 |
2 |
48 |
20-φ25 |
360 |
630 |
290 |
|
750 |
30 |
165 |
887 |
846 |
813 |
2 |
45 |
44-φ23 |
400 |
675 |
330 |
|
900 |
36 |
200 |
1057 |
1009.7 |
972 |
2 |
53 |
44-φ26 |
400 |
805 |
405 |
|
1050 |
42 |
251 |
1226 |
1171.4 |
1130 |
2 |
59 |
48-φ29 |
500 |
995 |
480 |
|
1200 |
48 |
276 |
1392 |
1335 |
1289 |
2 |
65 |
44-φ32 |
500 |
1170 |
695 |
