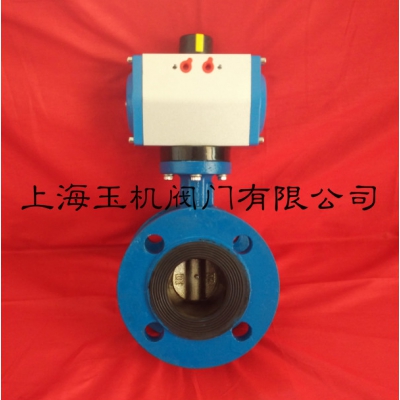

D641X型气动软密封蝶阀适用介质：水、空气、天然气、油品及弱腐蚀性流体。密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
一、FBPX、D642X型气动软密封蝶阀产品概述
我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，
90°回转开关轻松，密封可靠，使用寿命长，
被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，
作为调节和截止使用。
二、D641X型气动软密封蝶阀特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，
供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，
就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，
可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。 三、FBPX、D642X型气动软密封蝶阀主要结束参数
|
公称通经DN（mmprefix = o ns = "urn:schemas-microsoft-com:office:office" |
50～2000 |
50～1600 |
|
|
公称药理PN（MPa |
0.6 |
1.0 |
1.6 |
|
密封试验MPa |
0.66 |
1.1 |
1.76 |
|
强度试验MPa |
0.9 |
1.5 |
2.4 |
|
适用温度 |
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ |
||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
||
|
泄漏率 |
符合GB/T13927-92标准 |
||
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
||
FBPX、D642X型气动软密封蝶阀主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
WCB、QT450-10、HT200、HT250 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
|
阀轴 |
2Cr13 |
|
密封圈 |
丁腈耐油橡胶 |
|
填料 |
柔性石墨 |
