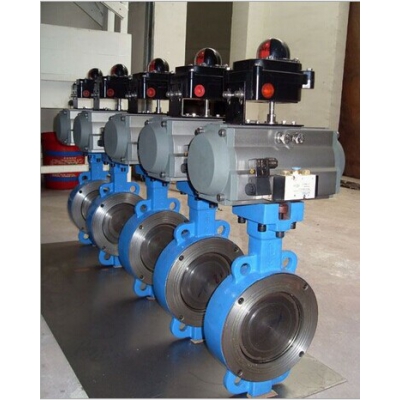

气动硬密封蝶阀
一、气动硬密封蝶阀 概述
气动硬密封蝶阀结构采用三维编心原理设计，阀座采用硬密封兼容的多层次结构，加工精湛，工艺先进。气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，结构简单、体积小、重量轻，被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
二、气动硬密封蝶阀 特点
气动硬密封对夹蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、气动硬密封蝶阀 主要技术参数
| 公称通经DN（mm) | 50～2000 | |||
|---|---|---|---|---|
| 公称药理PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ | |||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
| 泄漏率 | 符合GB/T13927-92标准 | |||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | |||
四、气动硬密封蝶阀 主要零部件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | WCB、合金钢、不锈钢、QT4500 |
| 蝶板 | WCB、合金钢、不锈钢、QT4500 |
| 阀轴 | 2Cr13不锈钢、合金钢 |
| 密封圈 | 不锈钢圈 |
| 填料 | 柔性石墨 |
五、气动硬密封蝶阀 采用标准
| 制造标准 | JB/T 8527-97 |
|---|---|
| 法兰标准 | GB9113-2000 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |
