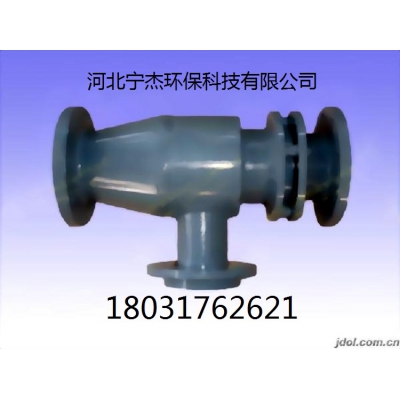

产品描述结构特点:煤粉过滤器在整套喷煤系统起着非常重要的作用,如果把喷煤系统比作人体的话,那煤粉过滤器就相当于体内的,专门负责清理体内的杂物。高炉喷煤系统依靠气力输送煤粉,输送管道中有可能出现异物堵塞,所以煤粉过滤器的作用就是用于过滤煤粉中的粗、大颗粒物及其它编织纤维、木屑杂物等,使煤粉气力输送时畅通无阻,确保不堵煤粉分配器、煤粉喷枪和支管上的阀门等。我公司专业设计生产的煤粉过滤器为碳钢制作,内层为耐磨层,一般为两侧法兰连接形式,双锥体对焊,中间为耐磨锰钢过滤板,过滤板采用可装卸形式,方便维护更换。 ●结构设计紧凑、独特、,过滤面积大,阻力损失小,滤网板检查容易、更换方便。 技术参数:
适用介质 煤粉+氮气(或空气)
设计温度℃ 100
设计压力MPa 1.0 1.6 2.5
过滤面积 ≥进口总管面积4倍煤粉过滤器外形连接主要尺寸
| 一、结构特点NJG4系列煤粉过滤器是河北宁杰环保科技有限公司经北京钢铁设计研究总院等单位根据冶金系统要求,高炉煤粉过滤的特点而研究设计生产而成,过滤器在结构上和材料选用上以及加工精度上有一定的要求和特点。本系列过滤器是用于过滤煤粉中超粒物及杂物等,使煤粉输送畅通无阻。该产品结构紧凑,重量轻,性能可靠,广泛应用于冶金,石化等行业各种粉尘管道及容器上过滤作用。二、NJG4-16主要外形和连接尺寸公称通径DNDD1D2bD3HLL1Z-dG"4014511088181602633322464-181/250160125108201802324283004-181/265180145122202342775563604-181/280195160135222883456844508-183/4100215180155223373658555058-183/41252452101882238640210695608-183/41502802402102444044012836108-221 三、结构简图 |
| 河北宁杰环保科技有限公司是生产煤粉过滤器、煤粉分配器、弹子阀、喷煤枪、补气调节器、喷煤流化器、补气逆止器、充压放散过滤器、喷煤粉球阀、流化器喷嘴等高炉喷煤设备的专业厂家,历史悠久,长期以来过硬的品质和有竞争力的价格一直是合作客户的不二之选.本公司长期提供此类设备。源头厂家,自产直销,专业技术,质量保证,大品牌,可信赖。 |
