电磁脉冲阀是袋式除尘器的喷吹清灰系统部件,在形式上主要有:直角式电磁脉冲阀,淹没式脉冲电磁阀,直通脉冲阀和速连式脉冲阀等。电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的 压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除 尘器的阻力保持在设定的范围之内，以_除尘器的处理能力和收尘效率。

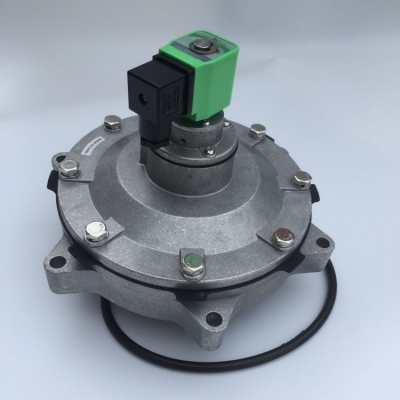

NMF-Y-76S型电磁脉冲阀为淹没式阀（亦称嵌入式阀），它直接安装在分气箱上，具有很好的流通特性。工作气源压力损失较小，适合于气源压力较低的工作场合。
二、型号规格选样表| 序号 | 型号规格 | 公称通径 | 膜片数 | 出气口边接形式 | |
| mm | Inch | ||||
| 1 |
NMF-Y-25
|
25 |
1"
|
1 |
G 1"
|
| 2 |
NMF-Y-40S
|
40 |
1 1/2" |
2 |
G 1 1/2"
|
| 3 |
NMF-Y-50S
|
50 |
2"
|
2 | 60 |
| 4 |
NMF-Y-62S
|
62 |
2 1/2" |
2 | 75 |
| 5 |
NMF-Y-76S
|
76 |
3"
|
2 | 89 |
| 产品型号 | NMF-Y型淹没式电磁脉冲阀 |
| 工作压力 | 0.2~~0.6Mpa |
| 工作介质 | 清洁空气 |
| 电 压 | DC24V、AC220V、AC110V |
| 电 流 |
0.8A、0.23A
|
| 使用环境 | 温度：-25℃~~+55℃，空气的相对湿度不_过 85% |
| 膜片寿命 | 喷吹100万次或三年 |
四、材质说明
| 阀体 | 铝合金 |
| 卡簧 | 不锈钢 |
| 线导组件 | 430FR不锈钢等材料 |
| 膜片 | 进口丁腈橡胶 |
| 弹簧 | 304不锈钢 |
| 紧固件 | 302不锈钢 |
五、外形结构及安装尺寸
电磁脉冲阀在脉冲除尘器中起到很重要的作用，电磁脉冲阀的工作原理是利用电力的脉冲转化为机械的脉动使得脉动气体的强大能量变成动量在短时间内释放产生巨大冲力,以达到给滤袋清灰的目的。宁杰牌电磁脉冲阀一般用铝合金压铸制成，外观为抛光，氧化，磨砂，黑色面漆处理，经表面处理后,具有良好的防腐蚀性能。电磁脉冲阀上部有电磁先导头，电磁先导头选用高效磁性材料和不锈钢隔磁材料组成,弹簧和紧固件均采用不锈钢材料,阀内部有耐压膜片。
河北宁杰环保科技有限公司专业生产的电磁脉冲阀一般用铝合金压铸制成，表面处理为抛光，氧化，磨砂，黑色面漆处理，经打压耐压实验方可入库。直接从外观看淹没式电磁脉冲阀的外口与先导头在一条直线上，一般外口以插接方式安装在气源芯管上，而直角式电磁脉冲阀的外口与先导头之间成九十度角，一般外口以螺纹方式连接。
