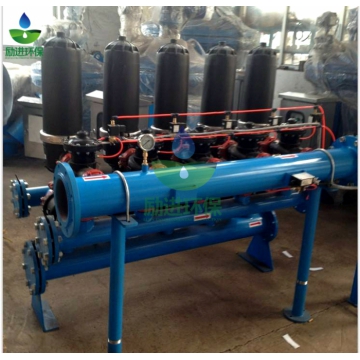

叠片过滤器

抢购进度:
1

产 品 价 格: ¥18000.00/支

品牌 / 型号:
励进 LJDP
配 送 仓 库:
安徽 蚌埠市现货
购 买 数 量:
总量:8/支, 最少起订量:1/支
发 货 期 限:
自付款之日起 3 日内发货
浏 览 次 数:
11访问
更 新 时 间:
2020-04-25 10:58

立即购买加入购物车人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程
  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

  • 品牌: 励进
  • 型号: LJDP
  • 联系人: 蒋经理
  • 手机: 17555123030
  • QQ: 18458158

其他: 加入收藏违规举报诚信档案更多产品

叠片过滤器


叠片过滤器总述

过滤作为纯水、超纯水工程中不可或缺的处理工艺,主要用于去除水中的颗粒状杂质及悬浮物,过滤工艺总体上来讲以较为成熟的介质过滤为主,但近年来非介质过滤器也渐渐在国内各行业应用起来,其中叠片式过滤器即为较先进的非介质过滤器,以其独特的结构、优异的性能、高效低耗的特点深受用户青睐。该产品在很大程度上可以取代砂滤器等传统的机械过滤装置,其性能优越、水电耗远低于其他同类产品。

timg (7).jpg

叠片过滤器产品特点

  • 高效,精确过滤
    特殊结构的过滤技术,性能精确灵敏,确保只有粒径小于要求的颗粒才能进入系统,是最有效的过滤系统;用户可根据用水要求选择不同的过滤精度,可提供达5μm的精密过滤。

  • 适应性好
    可以轻松处理各种类型的原水、地表水和河水/井水,甚至污水(排水)等。设备运行温度最高可达95°C,耐压最高可达4.0MPa。

  • 低能耗
    高速而彻底的反洗,只需数十秒即可完成。反洗耗水量极少,只占出水量的0.5%;如配合空气辅助反洗,自耗水更可降到0.2%以下。设备运行耗电也极少。

  • 标准模块化,处理能力强,占地小。
    系统基于标准单元模块化设计,用户可根据需要选择,互换性强。系统紧凑,占地极小。过滤器采用时间或压差方式进行控制,实现全自动运行。时间控制的设备在运行一定时间后开始反冲洗;压差控制方式利用进出口之间的压差作为控制信号,当过滤器拦截的悬浮物达到一定量时,压力损失会迅速增加,当进出水口之间的压差达到设定值时设备自动开始反冲洗。压差控制器同时具备压差、时间、手动三种控制功能,可通过手动按钮进行反冲洗。

  • 全自动运行,连续出水。
    设备具备全自动功能,工作、反洗状态之间自动切换,不需人工干预,可确保连续出水。即使进水水质发生较大波动系统也可以自动适应。

  • 元件使用寿命长
    新型过滤元件坚固、无磨损、无腐蚀、极少结垢,经多年工业实用验证,使用数年也没有磨损,不会老化,过滤和反洗效果不会因使用时间而变差。

  • 质量优异
    产品符合相应质量标准,所有产品在出厂前均经模拟工况检测和试运转,不需专用工具,零部件很少;易于使用, 仅需定期检查,几乎不需日常维护。

叠片过滤器过滤原理

叠片式过滤器过滤原理图

叠片过滤技术:薄薄的特定颜色的塑料叠片两边刻有大量一定微米尺寸的沟槽。一串同种模式的叠片叠压在特别设计的内撑上。通过弹簧和液体压力压紧时,叠片之间的沟槽交叉,从而制造出拥有一系列独特过滤通道的深层过滤单元,这个过滤单元装在一个耐压耐腐蚀的滤筒中形成过滤器。在过滤时,过滤叠片通过弹簧和流体压压紧,压差越大,压紧力越强。保证了自锁性高效过滤。液体由外缘通过沟槽流向叠片内缘,经过18-32个过滤点,从而形成独特的深层过滤。 过滤结束后通过手工或液压使叠片之间松开进行手工清洗或自动反冲洗。

过滤过程

  • 叠片被弹簧力和压盖内外压差形成的压紧力而紧紧地压在一起,形成一个紧密的过滤元件,防止水中杂质穿透;

  • 原水进入过滤器并穿过过滤元件;

  • 悬浮杂质被拦截在叠片外部和叠片之间。

反洗过程

垫片式过滤器反洗原理图

控制器发出信号,关闭进水打开排污,此时:

  • 控制器控制的过滤单元过滤后的清水从相反的方向进入该反洗的过滤器的出水口;

  • 橡胶锥斗的裙翼被水的压力打开,水流只能进入各反洗管;

  • 压力水从安装在反洗管上的喷嘴喷出;

  • 反洗管中的压力水同时也进入活塞盖,推动压盖向上,松开被其压紧叠片;

  • 沿切线方向喷射的水流驱动松开的叠片快速旋转,同时冲刷走拦截的杂质;

  • 反洗水携带冲刷下来的杂质从排污口排走。

    备注:足够的压力是保证过滤器有效反洗的关键参数

精度(微米) 20 55 大于 100 微米
有效反洗压力 >5.5Kg >4Kg >3Kg

叠片过滤器运行参数

  • 工作压力:0.1 MPa~1.0 MPa

  • 水温:>95℃(>65℃时需事先声明) PH 5~11.5

  • 系统压损:0.01~0.08 MPa

  • 控制电压:12V直流,24V交流

  • 反洗压力:>0.25MPa

  • 反洗流速:8~18m3/h

  • 反洗时间:20~60秒

  • 反洗水耗:30~100Kg (单个过滤头)

  • 过滤精度:5-3000 微米

  • 材质:滤盘材质为聚丙烯塑料EPDM密封,过滤单元主体由增强聚酚胺塑料成形制造;进出水及排水管路有碳钢聚酯涂衬、工程塑料和不锈钢三种,阀门有塑料阀或金属阀;

叠片式过滤器和介质过滤器的比较

性能 叠片式过滤器 介质过滤器
过滤形式 深层过滤 深层过滤
过滤效率 高,尤其对软性杂质和纤维性杂质具有很高的扑捉能力。 高,有吸附效果,但再生不完全时会影响过滤效果。
反冲效果 一般,(需要特殊配套)
反冲间隔周期 中等
总反冲水量
占地面积
过滤单元维修或更换成本 基本不维修 高,决定于再生效果
系统运营成本 一般
工程配套 高,且需要时间

以色列叠片式过滤器规格

过滤
单元数
耐压
bar
反冲压力
bar
最大流量ton/h 外型尺寸mm 重量kg
100-400u 55u 20u 标准 全塑
2英寸标准过滤单元 (每个过滤单元含一个 SPINE)
2 10 2.8 <40 <26 <15 <545 815 720 79 70
3 10 2.8 <60 <40 <23 <845 815 720 100 90
4 10 2.8 <80 <53 <32 1145 815 720 121 120
3英寸标准过滤单元 (每个过滤单元含两个 SPINE)
3 10 2.8 90 60 30 900 1365 865 160 150
4 10 2.8 120 80 40 1200 1365 865 185 170
5 10 2.8 150 100 50 1500 1365 865 223 203
8 10 2.8 240 160 80 1290 1640 1125 500 420
12 10 2.8 360 240 120 1290 2105 1125 610 510
15 10 2.8 350 300 150 1760 2105 1970 750 630
18 10 2.8 540 360 180 1760 2170 1970 900 720
4英寸标准过滤单元 (每个过滤单元含五个 SPINE)
3 10 2.8 300 200   1450 1480 830 335 290
4 10 2.8 400 267   1950 1520 900 435 370
5 10 2.8 500 333 167 2450 1520 900 565 485
6 10 2.8 600 400 200 2950 1560 970 705 610

叠片过滤器过滤精度

叠片式过滤器可广泛应用于工业、商业领域,如食品、纺织、冶金、塑料、医药、建材、造纸、工业及商业建筑的暖通空调系统。过滤等级按后级用水系统或设备对水质的要求、用水场合对水质的要求确定。

应用 行业领域 过滤等级(μm) 常用流量(t/h)
总供水 饮食、纺织、矿业、电子、铸造 50~100 15~500
细水管/喷嘴用水 饮食、制浆造纸、冶金、矿业、机械 20~100 7~200
一般循环水 饮食、制浆,造纸、矿业、机械、冶金 ≤ 100 20~800
冷却塔循环水 旁滤 饮食、电力、矿业、机械、冶金、医药、石化炼油、空调系统或供暖系统 ≤100 50~500
全滤   ≤75 7~250
生活饮用水 市政供水、自来水 ≤50 ≤1000
超滤/反渗透预处理 饮食、纺织、电子、化工医药 ≤10 5~50
离子交换预处理 纺织、电力、医药、冶金、石油化工、制浆造纸、机电、饮食 50~100 10~250
树脂捕捉器   100~200 10~200
污水处理回用 制浆、造纸、饮食、矿业、机械、冶金 5~100 50~1000
特殊水质 高盐水 咸水、海水、盐水的过滤 50~170 15~500
高浊水   ≤200 20~800

附:过滤级别表

微米 5 10 20 30 40 50 80 100 120 150 200 400 800
mm 0.005 0.01 0.025 0.03 0.04 0.05 0.08 0.1 0.12 0.15 0.2 0.4 0.8
目数 3000 1500 750 550 400 300 200 150 120 100 80 40 20



公司提供定制,加工,解决方案。
