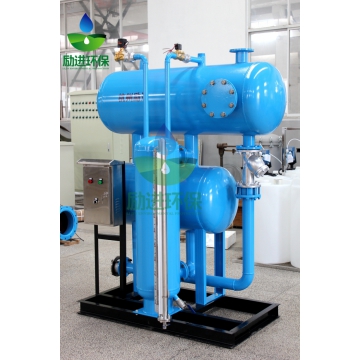

SZP疏水自动加压器

抢购进度:
1

产 品 价 格: ¥18000.00/支

品牌 / 型号:
励进 SZP
配 送 仓 库:
安徽 蚌埠市现货
购 买 数 量:
总量:8/支, 最少起订量:1/支
发 货 期 限:
自付款之日起 3 日内发货
浏 览 次 数:
7访问
更 新 时 间:
2020-04-25 10:58

立即购买加入购物车人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程
  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

  • 品牌: 励进
  • 型号: SZP
  • 联系人: 蒋经理
  • 手机: 17555123030
  • QQ: 18458158

其他: 加入收藏违规举报诚信档案更多产品

叠片过滤器
 一、【SZP疏水自动加压器】简介:





【SZP疏水自动加压器】(供暖通阀设计手册型号为SAS)是蒸汽凝结水回收利用的新型节能设备。

现行企业的蒸汽凝结水的输送与分配,大都采用开式回收,二次蒸汽大量散发或排放地沟白白浪费。本设备在这方面发挥重要作用。因设备工作可靠,性能优越外形尺寸小,自问世以来,已行销全国各省市,深受用户青睐。










二、【SZP疏水自动加压器】特点:





1、【SZP疏水自动加压器】无泵无电机,以蒸汽或压缩空气为动力,自动运行。

2、【SZP疏水自动加压器】能加压0℃~170℃无腐蚀清洁液体。可在多种条件下把凝结水加压送回锅炉房或再利用,从而大幅度提高回水率。一般情况下可节约蒸汽14%~22%,若以连续用汽量1吨/时计,每年可节约蒸汽1200吨。三个月既可收回设备费用。

3、【SZP疏水自动加压器】排出的凝结水为压力满流,不产生二次蒸汽。凝结水管管径比汽水混合状流动的余压水管管径小48%~67%,可节约管材1/3,并能减少管道的大气腐蚀。

4、东莞SZP疏水自动加压器体积小,可分散或集中设置于墙边或地坑中,土建工程量小,构造简单,安装方便,维修容易。

5、东莞SZP疏水自动加压器运行中无噪声、无震动、性能可靠。




三、【SZP疏水自动加压器】结构型号和性能:



1、结构--疏水自动加压器一般由水箱、加压室和自动控制阀三部分组成。(材料为碳钢、不锈钢)①水箱-用于汽水分离和储存一部分凝结水,并将其供应给加压室。②加压室-加压室内装浮球,随加开启或关闭。当加压室装满凝结水时,在蒸汽或压缩空气的作用下将其加压输出。③自动控制阀-阀内有永磁力作用下密封的进汽阀和排汽阀。两阀直接传动,当加压室内低水位时,浮球带动进汽阀关闭,同时排汽阀开启,加压蒸汽被隔断,同时加压室内余汽排出,凝结水受重力的作用下,从水箱通过止回阀进入加压室。加压室内水位上升,直至高位时浮球又带动进汽阀打开,排汽阀关闭,加压蒸汽进入加压室,凝结水通过止回阀受压排出。



2、型号--东莞SZP疏水自动加压器为系列产品,型号有SZP-1、2、4、6、8、10、15七种规格。其中,SZP表示产品名称-疏水自动加压器,1、2、4、6、8、10、15分别表示排水量为:1吨/小时、2吨/小时、4吨/小时、6吨/小时、8吨/小时、10吨/小时、15吨/小时。



3、性能--SZP-1~15型是以饱和蒸汽或压缩空气作为加压汽(气)体。其它性能及技术数据参见后续有关图表。



四、【SZP疏水自动加压器】选用方法:



1、加压蒸汽压力:P1P2+ 0.5kgf/cm2。 式中P1为加蒸汽压力,P2为排出口压力。佳工作压力为:2.5~4.0kgf/cm2.

2、排出口压力:P2=0.1(H+h)+Px kgf/cm2。 式中H为疏水自动加压器后管道高高度(m),h为疏水自动加压器后管道阻力(mH2O)。Px为水箱(回水箱、给水箱、除氧水箱)的压力(kgf/cm2)。式中h值机由设计决定,也机参考下式计算:

h=1.4RL。式中R为摩阻,L(m)为管长,1.4为局部阻力系数。

依式计算出的P2应小于4kgf/cm2(40米水柱),若P2≥4.0kgf/cm2

应重新选择管径或者设置二级加压。

3、排水量:Q≥0.80...米2/小时。式中:Q...为用汽设备大凝结水量(米2/小时)。

若单台不能及时排完用汽设备大凝结水量可多台并联使用。

4、使用条件:

东莞SZP疏水自动加压器的加压汽(气)体压力大不得大于 4.2kgf/cm2。超过4.2kgf/cm2压力,则应在蒸汽进口前加装蒸汽减压阀,以保证设备正常可靠运行。



五、【SZP疏水自动加压器】安装、使用及维护:



1、安装尺寸:详见后续各型号安装尺寸图。

2、SZP疏水自动加压器的安装位置不受限制,应尽量接近用汽设备。场地面积以疏水自动加压器各面轮廓尺寸增加0.5米为适宜。安装高度以系统凝结水能流入设备即可。

(注:凝结水在有余压的情况下。自动加压器可用汽设备放置同一个平面或略高于用汽设备。)

3、SZP东莞SZP疏水自动加压器露天安置时,水箱、加压室应加具有防雨性能的保温层壳。保温材料的厚度可与蒸汽管道的保温材料厚度相同。

4、安装疏水自动加压器,应使水箱水平于地面方向。可不做安装基础。

5、接管前后,严禁杂物掉入设备管道中,若不慎掉入,应对疏水自动加压器内部进行冲洗,以清除管道和设备内部的杂物。

6、对设计有排污口的设备,每年定期打开排污口,清除杂物。

7、设备现场安装参见--现场安装图。



六、【SZP疏水自动加压器】操作规程:



1、使用前先要检查加压蒸汽阀门及蒸汽管道是否有泄漏。

2、检查凝结水进口法兰连接是否有泄漏。

3、检查凝结水出口及管路是否畅通。

4、打开加压蒸汽阀门。

5、打开凝结水进口阀门。

注:严禁用户在管路系统打压试验时与该设备一起连接打压试验







































七、【SZP疏水自动加压器】常见故障珍断与排除





故障现象

珍断与排除

设备不工作

1、检察进汽口蒸汽压力是否在正常的2~4kg/cm2范围。如不是,应在加压蒸汽进口前加装蒸汽调压阀,将蒸汽压力调至正常范围。

2、水箱内是否有足够的凝结水。如不是,应检察系统凝结水是否正常,检察系统凝结水疏水器是否工作完好。

3、检察排出口到凝结水回收位置的系统管路是否畅通,阀门是否开启。

4、检察计算排出口到凝结水回收位置的管路系统的落差和沿途阻力损失。应保证凝结水能够排到回收位置。

设备工作排汽口有大量的

蒸汽连续排出

检察系统凝结水疏水器是否工作正常。如不是,跟换疏水器

设备工作排汽口有大量的

凝结水连续排出

检察系统凝结水量是否与该设备吨位型号匹配。如不是,跟换相匹配的该设备





公司提供定制,加工,解决方案。
