Q611N气动高压内螺纹球阀-沪山阀门制造(上海)有限公司
Q611N气动高压内螺纹球阀
http://www.hsfamen.com/qiufa/2015/1119/313.html


Q611N气动高压内螺纹球阀
产品名称: 气动高压内螺纹球阀
产品型号: Q611N
产品口径: DN15-DN200
产品压力: 1.6MPa-25MPa
产品材质: WCB、304、316、316L
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。

 一、气动高压内螺纹球阀简介:
   Q611N气动高压内螺纹球阀采用新型AT/GT系列气动执行器,其结构获得国家实用新型专利,有双作用和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用AW系列气动执行器,拨叉式结构传动,结构合理,输出扭矩大。
   Q611N气动高压内螺纹球阀是双(单)作用气动活塞式执行器与KHB高压球阀组成,是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道,其连接形式分内螺纹(G/NPT)、焊接、卡套等。气动活塞式执行器采用低摩擦材料,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。
二、气动高压内螺纹球阀工作原理
   Q611N气动内螺纹高压球阀是利用压缩空气作为动力从而带动阀芯旋转,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节。
三、气动高压内螺纹球阀产品特点
1、安装简便,能以任意方向安装于管道中的任意部位。
2、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
3、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。
4、操作力矩小,流通能力大、压力损失小、使用寿命长、表面镀铬、外形美观、结构简单,维修更换方便。
5、连接形式及连接尺寸符合国际标准(ISO)和国标GB、日标JIS等,是理想的液压管路集成系统的配套产品。
四、气动内螺纹高压球阀产品实拍:

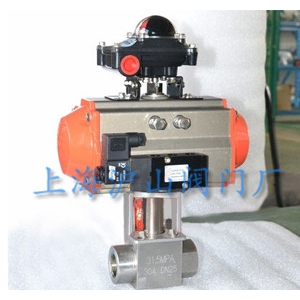

气动高压内螺纹球阀实拍图 气动高压内螺纹球阀实拍
五、气动高压内螺纹球阀主要技术参数及性能:
六、气动高压内螺纹球阀性能参数
执行器型号 GT、AT、ST、SR系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构、双作用执行机构
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
七、气动高压内螺纹球阀主要零件材料:
零件名称 材料
阀体、阀盖 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
阀座密封圈 PTFE、碳素纤维+PTFE、对位聚苯
填料 V型PTFE、柔性石墨
八、气动高压内螺纹球阀主要性能规范:
公称通径DN(mm) DN15-300
公称压力 PN(MPa) 10.0 16.0 25.0 32.0 42.0
试验压力 强度试验 15.0 24.0 37.5 48.0 63.0
密封试验 11.0 17.6 27.5 35.2 46.2
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
九、气动高压内螺纹球阀外形尺寸:

气动高压内螺纹球阀外形尺寸
 1、内螺纹连接尺寸 (单位:mm)
(如选用单作用气缸加一档)
2、卡套式外表连接尺寸(单位:mm)
(如选用单作用气缸加一档)

十、气动高压内螺纹球阀安装实例:

气动高压内螺纹球阀安装实例 气动高压内螺纹球阀安装图

沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。

公司提供定制,加工,解决方案。
