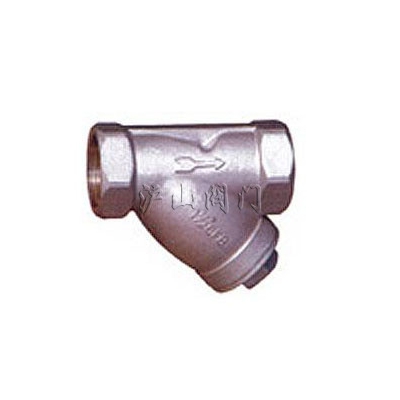

TYG型过滤器
http://www.hushanfamen.com/Valve_Product_350.html



产品名称: TYG型过滤器
产品型号: TYG型
产品口径: DN15-50mm
产品压力: 1.6-2.5MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。

沪山阀门制造(上海)有限公司 是国内著名〖TYG型过滤器〗制造商,也是国内大型【过滤器】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖TYG型过滤器〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、TYG型过滤器介绍




TYG型过滤器 尺寸图

      TYG型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏,从而避免了维修费用和生产损失。U型过滤器适用于蒸汽、空气、水、油品等系统管道中。保护各种计量仪器、泵机、阀门、疏水器等设备。



二、TYG型过滤器特点
1、抗污性强,排污方便;流通面积大,压力损失小;结构简单,体积小.重量轻。
2、过滤网材质,有奥氏本304、316、316L。
3、A型表示:精铸碳钢体,8型精铸不锈钢体,C型精铸黄、青铜。
4、连接形式:N表示螺纹,W表示承插焊、F表示法兰式。



三、TYG型过滤器主要零件部件材料表

主要零件部件材料表

Parts
零件名称

Materials
材料

Body
阀体

carbonstoeIStainlessSteeI
Fram bronze.brass
碳钢、不锈钢、黄、青铜

Gauze Filter Cap
滤网盖

carbonstoelStainlessSloel
碳钢、不锈钢

Filter Core Net
滤芯网

Stainless Steel
不锈钢

Gaske r
垫片

metal graphite
金属石墨


四、TYG型过滤器技术参数表

Model
产品型号

Nominal
Diameter(DN)
公称通径

Connection
连接方式

Nominal
Pressure(MPa)
公称压力

Max.AIlowable
TMP(℃)
最高允许温度

External Dimensions(mm)
外形尺寸

L

H1

H2

ATGN W-16 64A

15—20
25

Thread Socket weld
螺纹承插焊

1.6—6.4

425

90
100

20
23

78
88

ATGN W-16 64A

32—40
50

Thread Socket weld
螺纹承插焊

1.6—6.4

425

130
150

32
38

120
128

ATGN W-16 25A

65
80

Thread Socket weld
螺纹承插焊

1.6—2.5

350

210
230

44
54

180
192

ATGN W-16 25B

15—20
25

Thread Socket weld
螺纹承插焊

1.6—2.5

350

75、85
90

20
23

75
85

ATGN W-16 25B

32—40
50

Thread Socket weld
螺纹承插焊

1.6—2.5

350

120
140

32
38

113
122

ATGN F-16 25C

15—20
25

Thread Flange
螺纹法兰

1.6—2.3

250

85
95

22
25

78
88

ATGN F-16 25C

32—40
50

Thread Flange
螺纹法兰

1.6—2.3

250

130
150

35
40

115
125


沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。

公司提供定制,加工,解决方案。
