PZL73链轮对夹式刀型闸阀
http://www.hsfamen.com/zhafa/2015/1201/472.html
|
|
产品名称： |
链轮对夹式刀型闸阀 |
| 产品型号： |
PZL73H/X/F |
| 产品口径： |
DN50-DN500 |
| 产品压力： |
0.6MPa-2.5MPa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、PZL73链轮对夹式刀型闸阀概述：
PZL73链轮对夹式刀型闸阀超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。
二、PZL73链轮对夹式刀型闸阀特点：
1、采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证了良好的密封性。
2、在刀板上端安装有聚四氟乙烯、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。
3、聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀进口端，可防止颗粒物料直接冲刷在密封上，从而可改善工作条件，延长寿命。
4、根据需要，可在阀体四周设置多个冲洗口，直接用空气、蒸汽或水进行冲洗，防止沉淀物逐渐堆积，对于输入困难的流体特别适用。
5、刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善，便于维修，使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

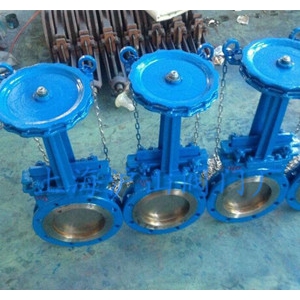

三、PZL73链轮对夹式刀型闸阀产品实拍：
四、 PZL73链轮对夹式刀型闸阀技术参数：
| 公称压力 |
0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb |
| 公称通径 |
DN50~500mm NPS 2"~20" |
| 适用温度 |
-38~+200℃（具体温度范围视密封副材质和介质性质而定） |
| 连接法兰 |
ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS |
| 主体材料 |
WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M |
| 密封型式 |
硬密封、软密封 |
| 泄漏量 |
硬密封：D级（液体0.1×DN mm3/s）软密封：A级 （零泄漏） |
| 配套附件 |
安装法兰 |
五、PZL73链轮对夹式刀型闸阀主要性能规范：
| 公称压力（MPa |
壳体试验（MPa |
密封试验（MPa |
工作温度 |
适用介质 |
| 1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
| 1.6 |
2.4 |
1.8 |
≤100℃ |
六、PZL73链轮对夹式刀型闸阀主要零部件材质：
| 体、盖 |
闸阀 |
阀杆 |
密封面 |
| 不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
七、PZL73H/X/F链轮对夹式刀型闸阀注意事项：
1、安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2、各连接部位螺栓，要求均匀拧紧；
3、检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4、用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5、用户在安装阀门时，必须预留阀门驱动的必要空间；
6、驱动装置的接线须按线路图进行；
7、刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
八、PZL73链轮对夹式刀型闸阀外形尺寸：
|
|
