Q611N气动高压内螺纹球阀-沪山阀门制造(上海)有限公司
PZ673H气动刀型闸阀
http://www.hsfamen.com/zhafa/2015/1029/47.html

PZ673H气动刀型闸阀




产品名称: 气动刀型闸阀
产品型号: PZ673X、PZ673H、PZ673F、PZ673Y
产品口径: DN50-DN1200
产品压力: 1.0Mpa-1.6Mpa
产品材质: 碳钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。

 一、PZ673H气动刀型闸阀简介:
   本厂专业生产的PZ673H气动刀型闸阀为气动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,型号分为:PZ673X、PZ673H、PZ673F、PZ673Y,公称压力PN10~16,阀体材料为碳素钢(PZ673H-10C/16C)、不锈钢(PZ673F-10P/16P PZ673Y-10P/16P),具有排渣功能的的闸阀。PZ673H气动刀型闸阀采用全圆形的通道设计,在刀板上端安装有聚四氟乙烯、刮泥器,聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可在阀体四周设置多个冲洗口。刀板底端加工成刀刃,光洁度高,保证了良好的密封性。
   PZ673H气动刀型闸阀广泛用于化工、煤碳、制糖、污水、造纸、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下等领域,是一种理想的密封阀门。刀型闸阀特别适合于造纸行业在管道上作调节和节流使用。主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成,阀门启闭靠气缸动作来完成。
二、PZ673H气动刀型闸阀特点
1、 采用对夹式结构,体积小,重量轻,流阻小,安装维修方便 。
2、完全敞开的通道,可以防止介质在阀内沉积。
3、新研制的U型封圈,可以保证阀门的良好密封性。
4、闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
三、PZ673H气动刀型闸阀气动装置参数及特点
 PZ673H气动刀型闸阀是较为复杂的自动化控制仪表,由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
1、双作用:对阀门开启和关闭的两位式控制;
2、单作用:(弹簧复位):在电器和气路切断或故障时,阀门自动开启或关闭。
可选附件:
1、单或双控电磁阀(有24V、220V等电压供选择,必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。

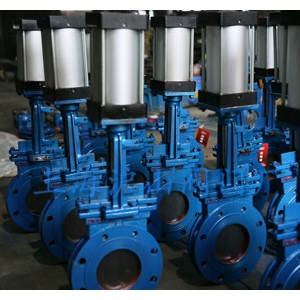

四、PZ673H气动刀型闸阀产品实拍:

PZ673H气动不锈钢刀型闸阀 PZ673H气动刀型闸阀实拍
五、PZ673H气动刀型闸阀产品技术参数
公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质
1.0
1.6
1.5
2.4
1.1
1.76
≤100℃-425℃
≤100℃-425℃
纸浆、污水、煤浆、灰、渣水混和物
六、PZ673H气动刀型闸阀零部件材料:
阀体 、上盖 闸板 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金

七、PZ673H气动刀型闸阀外形及连接尺寸:
PZ673H气动刀型闸阀结构图 PZ673H气动刀型闸阀结构

八、PZ673H气动刀型闸阀安装实例:

PZ673H气动刀型闸阀安装实例 PZ673H气动刀型闸阀安装实例图

沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。

公司提供定制,加工,解决方案。
