PZ273电液动刀型闸阀
http://www.hsfamen.com/zhafa/2015/1130/457.html
|
产品名称: |
电液动刀型闸阀 |
产品型号: |
PZ273H、PZ273Y、PZ273F |
产品口径: |
DN50-DN500 |
产品压力: |
0.6MPa-1.0MPa |
产品材质: |
碳钢、不锈钢 |
联系电话: |
021-31007323 |
联系传真: |
021-33321522 |
Email: |
hushanfamen@126.com |
联系人: |
周生 |
联系手机: |
18818008975 |
QQ: |
178876695 |
公司名: |
沪山阀门制造(上海)有限公司 |
帐号: |
03416900040041464 |
税号: |
310115312539830 |
售后承诺: |
质保一年,质量三包:包修、包换、包退。 |
|
一、PZ273电液动刀型闸阀介绍:
PZ273型电液动刀型闸阀又称电液动刀阀、电液动插板阀、电液动薄型闸阀、电液动闸板阀,电控液动刀型闸阀主要由阀体、阀板、丝杆、驱动螺母、支架、压条、电液动执行器、填料组成,PZ273型电液动刀型闸阀具有体积小,重量轻,PZ273型电液动刀型闸阀属对夹式、平行单闸板结构、单向流通性质,流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质,泛应用于电力,市政、矿山、冶金、化工、煤炭、水利等行业,是一种应用性强的新型更新替代阀门产品。
二、PZ273电液动刀型闸阀工作原理:
液动刀闸阀又名液动刀型闸阀,气动刀形闸阀,由是由液压缸活塞杆连接阀门闸板,其操作原理手动驱动液压泵手柄把液压油通过手动换向阀压入液压缸的上下腔来带动活塞杆做上下动作,从而带动闸板的启闭来达到阀门开关作用。PZ273Y电液动刀闸阀是一种整体式刀闸阀结构,其结构包括阀体,闸板和U型密封条,阀体中腔底部设有凹槽并装有弹性U型密封条,当阀门关闭时闸板下移,闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封;当刀闸阀开启时闸板上移,闸板底部边缘与密封条脱离,密封条弹起与凹槽平整,能防止刀闸阀在使用过程中,介质沉淀物积存在阀体中腔的凹槽里,不易堵塞、无残留,管道清洗方便,从而有效提高刀闸阀的密封效果,防止阀门关闭时泄漏。使用寿命更长,维护更简单,法兰密封面镶O型圈,无须另配法兰垫片,安装简单方便,磨擦系数小,启闭灵活。
三、PZ273电液动刀型闸阀特点:
1、机、电、液、仪一体化,实现现场控制,集中监控或自动控制。
2、无级调力,运行平稳,冲击力小,适用于较高压力场合。
3、节能,液压传动效率高达80%
4、阀门整体结构紧凑,体积小,无需液压泵站。
5、可控制任意阀位并可锁定。

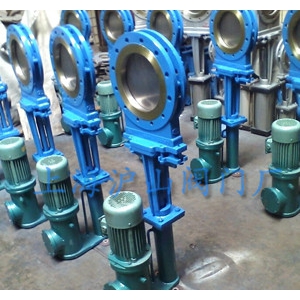

四、PZ273电液动刀型闸阀产品实拍:
五、PZ273电液动刀型闸阀零件材质:
阀体、上盖 |
碳钢、不锈钢 |
阀板 |
不锈钢 |
阀杆 |
不锈钢 |
密封圈 |
橡胶、四氟、不锈钢、硬质合金 |
六、PZ273电液动刀型闸阀性能参数:
公称压力 |
0.6 、1.0Mpa |
壳体试验 |
1.5 Mpa |
密封试验 |
1.1 Mpa |
工作温度 |
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
适用介 质 |
糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
七、PZ273电液动刀型闸阀主要外形及连接尺寸(mm)
八、PZ273电液动刀型闸阀安装实例:
|
