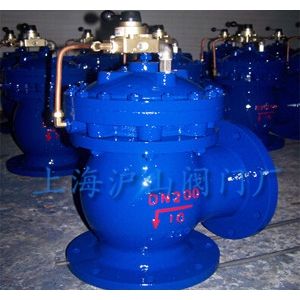

JM744X隔膜式快开排泥阀
http://www.hsfamen.com/painifa/2015/0923/12.html
|
|
产品名称： |
隔膜式快开排泥阀 |
| 产品型号： |
JM744X |
| 产品口径： |
DN15-DN400 |
| 产品压力： |
1.0-1.6 |
| 产品材质： |
铸铁、碳钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、JM744X隔膜式快开排泥阀概述：
快开排泥阀是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。气动快开排泥阀将隔膜代替活塞，无运动摩檫，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。
二、JM744X隔膜式快开排泥阀主要技术参数:
| 公称压力MPa |
试验压力MPa |
液压缸
工作介质 |
适用温度 |
适用介质 |
| 1.0 |
1.5 |
1.1 |
清水、气 |
≤80℃ |
水、污水 |
| 1.6 |
2.4 |
1.76 |
三、JM744X隔膜式快开排泥阀主要性能参数
| 公称通径 |
100～400mm |
| 最低驱动压力 |
0.15MPa |
| 法兰标准 |
GB/T 17241.6 GB/T 9113 |
| 试验标准 |
GB/T 13927 API598 |
四、JM744X隔膜式快开排泥阀主要零件材料：
| 零件名称 |
阀体、阀盖 |
膜片压板、阀盘 |
阀杆 |
膜片 |
| 材料 |
灰铸铁、球墨铸铁、铸钢 |
球墨铸铁、青铜 |
不锈钢 |
尼龙强化橡胶 |
五、JM744X隔膜式快开排泥阀主要连接尺寸：
六、JM744X隔膜式快开排泥阀故障排除方法：
| 故障现象 |
检查内容 |
处理方法 |
阀门不能
正常启闭 |
电磁换向阀的输入电压是否正常。 |
按说明书要求输入电压 |
| 2、接插是否完好，接管有无泄漏，管路是否接错。 |
纠正接管泄漏问题按说明书要求接好管路 |
| 密封件有无破损，驱动压力是否正常 |
更换密封件，调试压力 |
七、JM744X隔膜式快开排泥阀安装案例：
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
