产品名称： |
液压、气动角式快开排泥阀 |
| 产品型号： |
J744X、J644X |
| 产品口径： |
DN80-DN400 |
| 产品压力： |
1.0MPa-1.6MPa |
| 产品材质： |
铸铁、碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、液压、气动角式快开排泥阀阀简介：
液压、气动角式快开排泥阀是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦为橡胶密封，无泄漏。可通过电动二位四通换向电磁阀实现远程控制。操作方便，安全可靠。
二、液压、气动角式快开排泥阀工作原理及性能：
本产品由液压缸和角式截止阀组合而成，液压缸内动力带或阀瓣升降，使阀体通道开或闭，以达到流体通断。液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。阀瓣与阀座为软密封，密列性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。
三、液压、气动角式快开排泥阀主要零部件材料：
| 零件名称 |
阀体、阀盖 |
膜片压板、阀盘 |
阀杆 |
膜片 |
| 材料 |
灰铸铁、球墨铸铁、铸钢 |
球墨铸铁、青铜 |
不锈钢 |
尼龙强化橡胶 |
四、液压、气动角式快开排泥阀主要技术参数：
| 公称压力(Mpa) |
试验压力(Mpa) |
液压缸 工作介质 |
适用温度 |
适用介质 |
| 壳体 |
密封 |
| 1.0 |
1.5 |
1.1 |
清水、气 |
≤80℃ |
水、污水 |
| 1.6 |
2.4 |
1.76 |

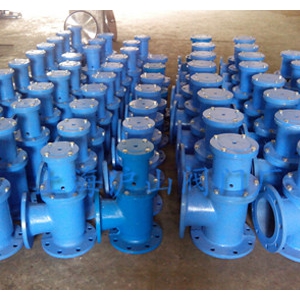

五、液压、气动角式快开排泥阀实拍图及结构图：
五、液压、气动角式快开排泥阀主要外型尺寸(法兰连接尺寸GB4216—84标准)：
公称通径DN
(mm) |
尺 寸(mm) |
接管螺纹G |
阀杆材料 |
| H |
L1 |
L2 |
| 80 |
480 |
135 |
125 |
1/2″ |
不锈钢 |
| 100 |
500 |
145 |
125 |
1/2″ |
不锈钢 |
| 150 |
620 |
175 |
145 |
1/2″ |
不锈钢 |
| 200 |
735 |
225 |
185 |
1/2″ |
不锈钢 |
| 250 |
805 |
260 |
205 |
1/2″ |
不锈钢 |
| 300 |
940 |
280 |
245 |
3/4″ |
不锈钢 |
| 350 |
1100 |
305 |
270 |
3/4″ |
不锈钢 |
| 400 |
1200 |
340 |
310 |
1″ |
不锈钢 |
七、液压、气动角式快开排泥阀安装示意图：
八、液压、气动角式快开排泥阀安装案例：
|
|
