YG43H高灵敏度蒸汽减压阀
http://www.hsfamen.com/jianyafa/2016/0114/996.html
|
产品名称: |
高灵敏度蒸汽减压阀 |
产品型号: |
YG43H、YG43Y |
产品口径: |
DN10~DN25mm |
产品压力: |
1.0MPa-1.6MPa |
产品材质: |
铸铁、球铁、碳钢、不锈钢 |
联系电话: |
021-31007323 |
联系传真: |
021-33321522 |
Email: |
hushanfamen@126.com |
联系人: |
周生 |
联系手机: |
18818008975 |
QQ: |
178876695 |
公司名: |
沪山阀门制造(上海)有限公司 |
帐号: |
03416900040041464 |
税号: |
310115312539830 |
售后承诺: |
质保一年,质量三包:包修、包换、包退。 |
|
一、高灵敏度蒸汽减压阀结构特点和用处:
本系列减压阀属于先导活塞式减压阀。高灵敏度蒸汽减压阀主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
2、改善了流线分布,降低了噪声。
3、改进了密封面结构,延长了密封面寿命。

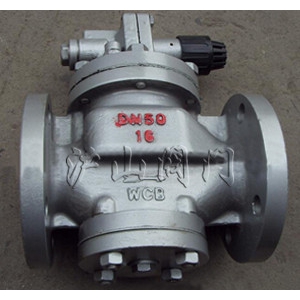

二、高灵敏度蒸汽减压阀产品实拍:
三、高灵敏度蒸汽减压阀主要技术参数和性能指标:
公称压力(Mpa) |
1.0 |
1.6 |
壳体试验压力(Mpa)* |
1.5 |
2.4 |
密封试验压力(Mpa) |
1.0 |
1.6 |
最高进口压力(Mpa) |
1.0 |
1.6 |
出口压力范围(Mpa) |
0.04-0.6 |
0.04-1.0 |
压力特性偏差(Mpa)△Pp2P |
GB12246-1989 |
流量特性偏差(Mpa)P2G |
GB12246-1989 |
最小压差(Mpa) |
0.05 |
0.07 |
渗漏量 |
GB12245-1989 |
*:壳体试验不包括膜片、顶盖
四、高灵敏度蒸汽减压阀主要零件材料: 五、高灵敏度蒸汽减压阀流量系数(Cv):
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
六、高灵敏度蒸汽减压阀连接尺寸:
七、高灵敏度蒸汽减压阀安装实例:
|
