Y43H不锈钢蒸汽减压阀
http://www.hsfamen.com/jianyafa/2016/0303/1199.html
|
|
产品名称： |
不锈钢蒸汽减压阀 |
| 产品型号： |
Y43H |
| 产品口径： |
DN15-DN500 |
| 产品压力： |
1.6MPa-16MPa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、Y43H不锈钢蒸汽减压阀简介：
不锈钢蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。 主产品主要用于蒸汽管路，起减压稳压作用。

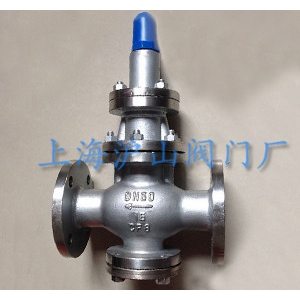

二、Y43H不锈钢蒸汽减压阀产品实拍：
三、Y43H不锈钢蒸汽减压阀主要技术参数和性能指标：
| 公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 壳体试验压力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
| 密封试验压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 出口压力范围(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
| 压力特性偏差(Mpa)△P2P |
GB12246-1989 |
| 流量特性偏差(Mpa)P2G |
GB12246-1989 |
| 最小压差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
| 渗漏量 |
GB12245-1989 |
*：壳体试验不包括膜片、顶盖
四、Y43H不锈钢蒸汽减压阀主要零件材料：
| 零件名称 |
零件材料 |
| 阀体 阀盖 底盖 |
不锈钢 |
| 阀座 阀盘 |
2Cr13 |
| 缸套 |
2Cr13/25(镀硬铬) |
| 活塞 |
2Cr13/铜合金 |
| 活塞环 |
合金铸铁 |
| 导阀座 导阀杆 |
2Cr13 |
| 膜片 |
1Cr18Ni9Ti |
| 主阀弹簧 |
50CrVA |
| 导阀主弹簧 |
50CrVA |
| 调节弹簧 |
60Si2Mn |
五、Y43H不锈钢蒸汽减压阀流量系数(Cv)
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
六、Y43H不锈钢蒸汽减压阀外形尺寸：
1、外形尺寸(PN1.6-4.0)：单位：mm 2、外形尺寸(PN6.4-16.0)：单位：mm
|
|
