Y42X水用减压阀
http://www.hsfamen.com/jianyafa/2016/0113/984.html
|
|
产品名称： |
水用减压阀 |
| 产品型号： |
Y42X |
| 产品口径： |
DN10～DN25mm |
| 产品压力： |
1.0MPa-1.6MPa |
| 产品材质： |
铸铁、球铁、碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、Y42X水用减压阀结构特点和用处：
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 水用减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

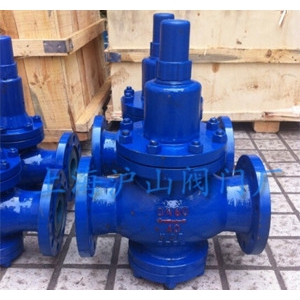

二、Y42X水用减压阀产品实拍：
三、Y42X水用减压阀主要技术参数和性能指标：
| 公称压力（Mpa） |
1.0 |
1.6 |
2.5 |
| 壳体试验压力（Mpa）* |
1.5 |
2.4 |
3.75 |
| 密封试验压力（Mpa） |
1.0 |
1.6 |
2.5 |
| 最高进口压力（Mpa） |
1.0 |
1.6 |
2.5 |
| 出口压力范围（Mpa） |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
| 压力特性偏差（Mpa）△P2P |
GB12244-1989 |
| 流量特性偏差（Mpa）P2G |
GB12244-1989 |
| 渗漏量 |
0 |
| 工作温度 |
0℃-80℃ |
*注：壳体试验不包括膜片、阀盖
四、Y42X水用减压阀主要零件材料：
| 零件名称 |
零件材料 |
| 阀体 阀盖 底盖 |
WCB |
| 阀座 |
2Cr13 |
| 阀瓣 |
2Cr13 |
| 阀杆 |
2Cr13 |
| 缸套 |
2Cr13/25（镀硬铬） |
| 活塞 |
2Cr13 |
| O型圈 |
丁腈橡胶 |
| 密封圈 |
丁腈橡胶 |
| 膜片 |
夹织物丁腈橡胶 |
| 调节弹簧 |
60Si2Mn |
五、Y42X水用减压阀流量系数（Cv）：
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
六、Y42X水用减压阀外形尺寸：
|
|
