Y13H内螺纹先导活塞式蒸汽减压阀
http://www.hsfamen.com/jianyafa/2016/0112/973.html
|
|
产品名称： |
内螺纹先导活塞式蒸汽减压阀 |
| 产品型号： |
Y13H |
| 产品口径： |
DN10～DN25mm |
| 产品压力： |
1.0MPa-1.6MPa |
| 产品材质： |
铸铁、球铁、碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、内螺纹先导活塞式蒸汽减压阀概述：
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于蒸汽管路，起减压稳压作用。

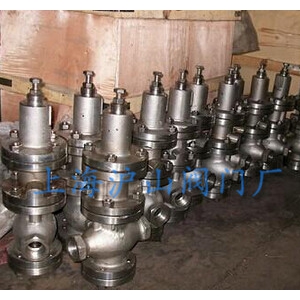

二、 内螺纹先导活塞式蒸汽减压阀产品实拍：
三、内螺纹先导活塞式蒸汽减压阀主要技术参数和性能指标：
| 公称压力（Mpa） |
1.6 |
2.5 |
| 壳体试验压力（Mpa） |
2.4 |
3.75 |
| 密封试验压力（Mpa） |
1.6 |
2.5 |
| 最高进口压力（Mpa） |
1.6 |
2.5 |
| 出口压力范围（Mpa） |
0.1-1.0 |
0.1-1.6 |
| 压力特性偏差（Mpa）△P2P |
GB12246-1989 |
| 流量特性偏差（Mpa）△P2G |
GB12246-1989 |
| 最小压差 |
0.15 |
0.15 |
| 渗漏量 |
GB12245-1989 |
*.壳体试验不包括膜片、顶盖。
四、内螺纹先导活塞式蒸汽减压阀主要零件材料： 五、内螺纹先导活塞式蒸汽减压阀流量系数（Cv）：
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
六、内螺纹先导活塞式蒸汽减压阀连接尺寸：
|
|
