QDQ421F不锈钢气动紧急切断阀
http://www.hsfamen.com/qieduanfa/2015/1228/803.html

	产品名称：	不锈钢气动紧急切断阀
	产品型号：	QDQ421F
	产品口径：	DN25-DN300
	产品压力：	1.6MPa-4.0MPa
	产品材质：	不锈钢
	联系电话：	021-31007323
	联系传真：	021-33321522
	Email：	hushanfamen@126.com
	联系人：	周生
	联系手机：	18818008975
	QQ：	178876695
	公司名：	沪山阀门制造（上海）有限公司
	帐号：	03416900040041464
	税号：	310115312539830
	售后承诺：	质保一年，质量三包：包修、包换、包退。

一、不锈钢气动紧急切断阀简介：
1、QDQ421F不锈钢气动紧急切断阀安装在燃气管道的出口处，在设备故障、腐蚀破坏、密封失效，出现大量危险物料泄漏,酿成(或可能酿成)火灾、或中毒事故时，用以切断上游危险物料来源，避免事故范围扩大，控制事故影响,减少事故损失。
2、QDQ421F不锈钢气动紧急切断阀是自动化系统中执行机构的一种阀门，采用截止阀的升降结构和止回阀防止介质倒流的原理，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。可广泛地应用在石油、化工、冶金等工业生产部门。QDQ421F不锈钢气动紧急切断阀具有极佳的技术性能，低负荷损失和高可靠性，安装在液化气，天燃气，液氨与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，工作人员迅速通过控制室触动开关，电磁阀瞬间通电，气源快速通过关闭阀门。

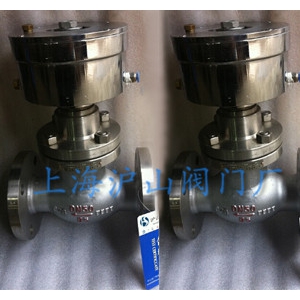

二、不锈钢气动紧急切断阀产品实拍：

三、不锈钢气动紧急切断阀工作要求：
1、天燃气紧急切断阀气源入口按装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。
2、电磁阀通电进气,阀门自动关闭.
3、手动控制电磁阀(按下红色卡子)进气,阀门迅速关闭.
4、阀门安装方向：高进低出
四、不锈钢气动紧急切断阀规范标准：

压力等级	1.6、2..5、4.0Mpa
气缸工作压力	≤2.0MPa
使用温度	-40~+80℃
气缸使用介质	氮气、无水空气
使用介质	天然气、液化气、气体
关闭时间	≤5秒
气缸关闭压力	≥0.4-0.8MPa
阀体	铸刚、不锈钢、304、316、316L
弹簧	50CrVA(弹簧钢)
气缸、活塞	球墨铸铁
密封圈、O型圈	聚四氟乙烯、丁晴橡胶

五、不锈钢气动紧急切断阀操作规程：
1、紧急切断阀气缸开启压力≥0.3-0.6Mpa，气缸的日常工作压力，不得低于0.4MPa,保证阀门的正常工作。
2、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。
3、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，进入自锁状态。
4、当工作人员处理完事故，电磁阀线圈断电,重新开启阀门，才会恢复供气。
5、工作环境温度：-15～60℃。
六、不锈钢气动紧急切断阀主要外形尺寸和连接尺寸：
