产品名称： |
气动角式截止阀 |
| 产品型号： |
J644H |
| 产品口径： |
DN15-DN300 |
| 产品压力： |
1.0MPa-6.4MPa |
| 产品材质： |
碳钢、不锈钢、铬钼钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、J644H气动角式截止阀概述：
J644H气动角式截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。气动角式截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。

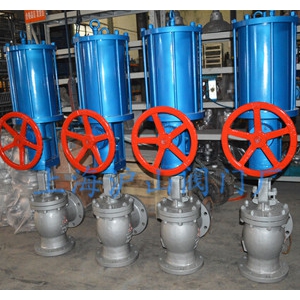

二、J644H气动角式截止阀产品实拍：
三、J644H气动角式截止阀产品特点：
1、与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
2、密封面不易磨损、擦伤，密封性较好，寿命较长。
3、启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。
四、J644H气动角式截止阀技术参数：
| 阀体型式 |
角型铸造阀 |
| 阀芯型式 |
柱塞式(锥面) |
| 公称通径 |
DN50 ～ DN250 |
| 公称压力 |
PN1.6～10.0MPa |
| 法兰标准 |
JB、GB、ANSI、BS、API、ISO、DIN、JIS |
| 连接形式 |
法兰、螺纹、焊接 |
| 密封填料 |
聚四氟乙烯、柔性石墨 |
| 工作温度 |
≤450℃ |
五、J644H气动角式截止阀零件材料：
| 1 |
阀体 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 2 |
阀芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 3 |
阀杆 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 |
阀盖 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 |
填料 |
柔性石墨、PTFE |
| 6 |
填料压盖 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 7 |
电动执行器 |
壳体(HT200、WCB) |
六、J644H气动角式截止阀性能规范：
| 试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
150 |
300 |
10K |
20K |
| 强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
3.0 |
7.5 |
2.4 |
3.8 |
| 密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
2.2 |
5.5 |
1.5 |
2.8 |
| 低压密封试验 |
0.6MPa |
七、J644H气动角式截止阀主要外形尺寸： |
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
