J29W压力表截止阀
http://www.hsfamen.com/zhenxingfa/2015/1028/37.html
|
|
产品名称： |
压力表截止阀 |
| 产品型号： |
J29W压力表截止阀 |
| 产品口径： |
DN3-DN6 |
| 产品压力： |
1.6MPa-32MPa |
| 产品材质： |
碳钢、铬镍不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|

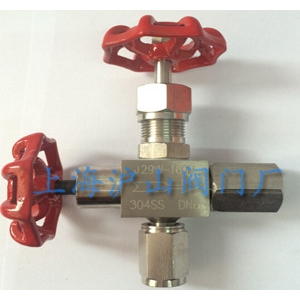

一、J29W压力表截止阀介绍
J29W型压力计截止阀，广泛用于石油、气体、蒸汽水氮氢混合等介质管路上，用作测试压力的启闭装置。直流式柱塞阀具有连接牢固，密封性能好，并有排污性能等特点。
二、J29W压力表截止阀应用规范
1、设计制造：GB/T 12224-1989 JB/T 7747-1995
2、连接形式：管接头内螺纹连接；法兰连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
三、J29H/W压力表针型阀主要零部件材料
| 零件名称 |
阀体 |
阀杆 |
阀底座 |
填料 |
填料阀盖 |
手轮 |
| J29H/W-320 |
碳钢 |
铬不锈钢 |
聚四氟乙稀、柔性石墨 |
碳钢 |
优质碳钢 |
| J29H/W-320P |
铬镍不锈钢 |
铬不锈钢 |
铬镍不锈钢 |
不锈钢 |
四、J29W压力表截止阀主要性能规范
| 型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力
(MPa) |
工作温度
(℃) |
适用介质 |
| 壳体 (MPa) |
密封
(液) |
密封 (气) |
| J29H/W-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
| J29H/W-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
五、J29W压力表截止阀主要外型及连接尺寸
| 型号 |
公称直径(mm) |
尺 寸 |
重量(Kg) |
| L1 |
D1 |
D2 |
L2 |
H |
H1 |
M1 |
M2 |
| J29H/W-320 |
3 |
60 |
65 |
50 |
65 |
85 |
93 |
M14×1.5 |
M20×1.5 |
1.0 |
| J29H/W-320 |
6 |
60 |
65 |
50 |
65 |
85 |
93 |
M14×1.5 |
M20×1.5 |
1.0 |
六、J29W压力表截止阀主要外形尺寸
| 规格 |
M1 |
M2 |
L1 |
L2 |
H |
Do |
重量（kg） |
| DN6 |
M20×1.5 |
M14×1.5 |
60 |
56 |
86 |
63 |
1.0 |
|
|
