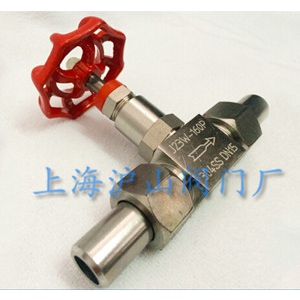

J23W外螺纹针形截止阀
http://www.hsfamen.com/zhenxingfa/2015/1027/33.html
|
|
产品名称： |
外螺纹针形截止阀 |
| 产品型号： |
J23W |
| 产品口径： |
DN6-DN25 |
| 产品压力： |
1.6MPa-42MPa |
| 产品材质： |
碳钢、不锈钢304、316 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、J23W外螺纹针形截止阀原理：
J23W外螺纹针形截止阀是电力、电气、机电设备工程、电控设备工程中应用最多的阀门之一，由于其安装方便，制造合理，经济简单，所以大量使用在电力工程等管道中。本公司生产的J23W-160P/320P针型阀采用优质锻钢加工阀尖垂直运动，无旋转使用寿命长，结构美观，手感轻巧等特点，是高压气体，液体最好的流量开关，广泛用于发电厂，炼油厂，化工等单位。
二、J23外螺纹针形截止阀型号：
J23H-16C，J23H-25C，J23H-40C，J23H-64C，J23H-160C，J23H-320C
J23W-16P，J23W-25P，J23W-40P，J23W-64P，J23W-160P，J23W-320P
三、外螺纹针形截止阀J23W-160P尺寸：
DN6 焊接头孔内径6mm 焊管口外径14mm
DN10 焊接头孔内径8mm 焊管口外径14mm
DN15 焊接头孔内径12mm 焊管口外径18mm
DN20 焊接头孔内径14mm 焊管口外径20mm
DN25 焊接头孔内径 16mm 焊管口外径22mm
四、外螺纹截止阀J23W-40P/64P特性：
1、适用介质：水、油、气等非腐蚀性介质与硝酸、醋酸等腐蚀性介质。
2、阀瓣为活动阀瓣，锥面密封,连接形式为外螺纹连接对焊管。
3、工作温度适用与-29℃～+538℃，工程压力：≤10000Psi。
4、制造标准严格按照：GB/T12224-2005 JB/T7747-1995标准执行。
五、J23W外螺纹针型阀主要零部件材料
| 零件名称 |
阀杆，阀盖 |
阀杆，阀瓣 |
填料 |
| J23W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀，柔性石墨 |
| J23W-160、J23W-320 |
优质碳钢 |
铬不锈钢 |
六、J23W外螺纹针型阀主要性能规范
型号
Type |
公称压力PN Mpa |
试验压力PS(Mpa)_Test pressure |
工作压力(Mpa) Working pressure |
工作温度(OC) Working temps. |
适用介质Applicable medium |
| 壳体 Shell |
密封(液)Seal |
密封(气)Seal |
| J23W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540OC |
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
| J23W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
| J23W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425 OC |
| J23W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
| J23W-420P |
42.0 |
63.0 |
46.2 |
0.6 |
42.0 |
七、J23W外螺纹针型阀主要外形及连接尺寸
| 公称直径DN（mm） |
尺寸 Dimension |
重量(kg)Weight |
| Do |
D1 |
D2 |
L |
H1 |
H2 |
M |
| 6 |
65 |
14 |
6 |
140 |
96 |
106 |
20×1.5 |
0.9 |
| 10 |
80 |
18 |
10 |
160 |
115 |
125 |
24×1.5 |
1.18 |
| 15 |
100 |
22 |
15 |
180 |
122 |
132 |
30×2 |
2.0 |
| 20 |
110 |
28 |
18 |
220 |
156 |
166 |
30×2 |
3.5 |
| 25 |
140 |
33 |
22 |
230 |
169 |
180 |
39×2 |
4.3 |
|
|
