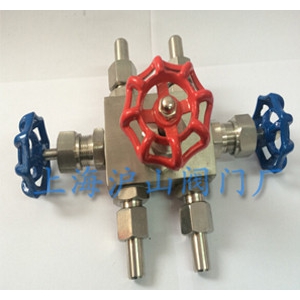

J23SA型三阀组针型阀
http://www.hsfamen.com/zhenxingfa/2015/1028/40.html
|
|
产品名称： |
三阀组针型阀 |
| 产品型号： |
J23SA型三阀组针型阀 |
| 产品口径： |
DN5 |
| 产品压力： |
6.4MPa-16MPa |
| 产品材质： |
不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、J23SA型三阀组针型阀特点及用途：
J23SA型三阀组针型阀由高、低压阀及平衡阀组成一体，与差压变送器配合使用，该针型阀的作用是将差压变送器正、负测量室与引压点导通或断开、或将正负压测量室开和导通，引压、输压点直接与钢管连接，连接采用焊接。
二、J23SA型三阀组针型阀组主要参数：
| 序号 |
公称压力
PN |
公称通径
DN(mm) |
适用温度(℃) |
阀体材料 |
| 1 |
6.4 |
5 |
-20～440 |
20# |
| 2 |
16 |
-70～240 |
1Cr18Ni9Ti |
三、J23SA三阀组针型阀主要零件材料：
| 零件名称 |
阀体、阀盖、螺栓 |
阀杆、阀瓣、密封圈 |
填料 |
垫片 |
手轮 |
| J23SA-320 |
铬镍不锈钢 |
不锈钢 |
聚四氟乙烯、柔性石墨 |
橡胶石棉板 |
优质碳钢 |
四、J23SA型三阀组针型阀主要性能规范：
| 型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
| 壳体 (MPa) |
密封 (液) |
密封 (气) |
| J23SA-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540℃ |
液化石油气水、酸、 蒸汽、油品等 |
| C≤425℃ |
五、J23SA型三阀组针型阀主要外型及连接尺寸：

| 型号 |
公称直径(mm) |
尺 寸 |
重量(Kg) |
| L |
V1 |
Do |
H |
H1 |
L1 |
L1 |
| J23SA-320 |
|
260 |
14 |
65 |
175 |
190 |
160 |
54 |
2.6 |
|
|
