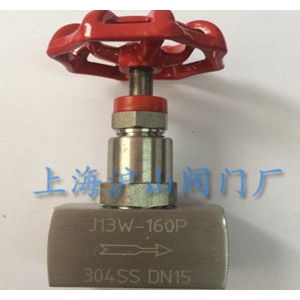

J13W内螺纹针型阀
http://www.hsfamen.com/zhenxingfa/2015/1028/36.html
|
|
产品名称： |
内螺纹针型阀 |
| 产品型号： |
J13W内螺纹针型阀 |
| 产品口径： |
DN6-DN50 |
| 产品压力： |
1.6Mpa-32.0Mpa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、J13W内螺纹针型阀介绍
J13W内螺纹针型阀采用锻管连接和螺纹连接，适用燃气设备容器连接压力表测量配套等其它燃气管路上。密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。主要零件材料：碳钢、不锈钢。
二、J13W内螺纹针型阀主要零部件材料
| 零件名称 |
阀杆、阀盖 |
阀杆、阀瓣 |
填料 |
| J13W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四乙氟乙稀、柔性石墨 |
| J13W-160、J13W-40 |
优质碳钢 |
优质碳钢 |
| 序号 |
零件名称 |
材质 |
| 1 |
阀体 |
20# A105 SS304 SS304L SS316 SS316L |
| 2 |
阀盖垫片 |
紫铜(Red copper) PTFE |
| 3 |
阀盖 |
20# A105 SS304 SS304L SS316 SS316L |
| 4 |
填料垫 |
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite) |
| 5 |
填料 |
PTFE 柔性石墨(Expanded Graphite) |
| 6 |
填料压盖 |
20# A105 SS304 SS304L SS316 SS316L |
| 7 |
阀杆 |
20# A105 SS304 SS304L SS316 SS316L |
| 8 |
手轮 |
20# A105 SS304 SS304L SS316 SS316L |
| 9 |
带帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |
三、J13W内螺纹针型阀主要性能规范
| 型号 |
公称压力
(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度
(℃) |
适用介质 |
| 壳体 |
密封(液) |
密封(气) |
| J13W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油气水、酸、 蒸汽、油品等 |
| J13W40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
| J13W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
| J13W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
四、J13W内螺纹针型阀主要外型及连接尺寸

|
|
