HH47X、H47XF、HDH47X蝶式缓冲止回阀
http://www.hsfamen.com/zhihuifa/2015/1218/675.html
|
|
产品名称： |
蝶式缓冲止回阀 |
| 产品型号： |
HH47X、H47XF、HDH47X |
| 产品口径： |
DN40-DN1400 |
| 产品压力： |
1.0MPa-2.5MPa |
| 产品材质： |
灰铸铁、铸钢、球墨铸铁 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、蝶式缓冲止回阀介绍：
本厂生产的HH47X、H47XF、HDH47X蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该阀结构新颖、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点 是工业用水和城市排污的最佳产品。

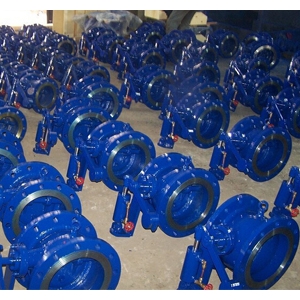

二、蝶式缓冲止回阀产品实拍：
三、蝶式缓冲止回阀结构特点：
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破环性水锤。
3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、橡胶缓冲，启闭平稳，无震动，无噪音。比老式止回阀流阻小，有明显的节能效果。
四、蝶式缓冲止回阀技术参数：
| 公称压力 |
1.0～2.5MPa |
| 公称通径 |
40～1400mm |
| 介质 |
水、油品、海水、污水 |
| 适用温度 |
0～80℃（如需要，可达200℃） |
| 法兰标准 |
GB/T 17241.6 GB/T9113 |
| 试验标准 |
GB/T 13927 AP1598 |
五、蝶式缓冲止回阀主要零部件材质：
| 零件名称 |
阀体 |
蝶 板 |
密封圈 |
阀杆 |
填料 |
| 材料 |
灰铸铁、碳钢 |
灰铸铁、铸钢、球墨铸铁 |
丁腈耐油橡胶、 氯丁橡胶 |
不锈钢 |
聚四氟乙烯 |
六、蝶式缓冲止回阀性能参数：
| 型号 |
公称压力
PN(MPa) |
试验压力Ps(MPa) |
工作压力
P(MPa) |
介质温度
(℃) |
适用介质 |
| 壳体 |
密封 |
H47X、H47H、H47X、
H47H、H47Xf、HD47X |
1.0 |
1.5 |
1.1 |
1.0 |
0-80℃ |
水、油品
海水、污水 |
| 1.6 |
2.4 |
1.75 |
1.6 |
| 2.5 |
3.75 |
2.75 |
2.5 |
七、蝶式缓冲止回阀外形尺寸：
八、蝶式缓冲止回阀安装实例：
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
