Q911F电动不锈钢内螺纹球阀
我公司提供电动不锈钢内螺纹球阀产品简介，型号规格，工作原理，主要标准，技术参数，结构图片，规格尺寸表，品牌厂家等资料。

DN25三片式电动球阀 Q911F电动三片式球阀球阀产品概述：

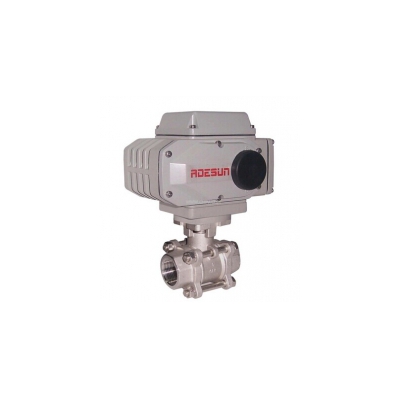

Q911F电动不锈钢内螺纹球阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。

DN25三片式电动球阀 Q911F电动三片式球阀工作原理：

一、原理

Q911电动不锈钢内螺纹球阀适用于两位切断、调节的场合。电动不锈钢内螺纹球阀与执行机构的连接采用直连方式，电动不锈钢内螺纹球阀电动执行机构内置伺服系统，无须另配伺服放大器，电动不锈钢内螺纹球阀输入4-20mA信号220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整（PID调节），电动不锈钢内螺纹球阀以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。电动不锈钢内螺纹球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

二、作用

Q911F电动不锈钢内螺纹球阀采用一体化结构，与电动执行机构相配，有输入控制信号(4-20mADC或1-5VDC)及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含顺粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

三、特点
1、执行器和阀体拆装方便，可随意分开两部分（有螺丝固定）。
2、阀体可耐高压、高温各种液体。
3、执行器具有良好的防护等级（IP66）。
4、结构紧凑、体积小、重量轻。
5、性价比高，比同等规格的电磁阀和一样性能的电动阀都实惠。
6、阀体采用全通径、流量大、流通阻力小、不堵渣。
7、非常节能型，只在阀门动作是耗电。
8、执行器运行带有自我保护系统。

DN25三片式电动球阀 Q911F电动三片式球阀参数：

规格参数

CH系列执行机构技术参数		阀体参数
电源	AC200/220V，50/60Hz	公称通径	DN10～100mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa（定制）
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80
			250:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

DN25三片式电动球阀 Q911F电动三片式球阀

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS（Mpa）
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

DN25三片式电动球阀 Q911F电动三片式球阀

连接方式		内螺纹连接			对焊连接
零件名称	阀体阀盖	WCB	CF8（304）	CF8M（316）	WCB	CF8（304）	CF8M（316）
	球体、阀杆	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增强聚四氟乙烯、对位聚苯
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	水、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质
适用工况	适用温度	-29～180°C（增强聚四氟乙烯）、-29～300°C（对位聚苯）

DN25三片式电动球阀 Q911F电动三片式球阀规格尺寸：

公称通径		内螺纹连接						对焊连接
mm	inch	D	L （mm）	H	管螺纹G	B	重量（Kg）	尺寸（mm）			重量（Kg）
mm	inch	D	L （mm）	H	管螺纹G	B	重量（Kg）	L	D1	D2	重量（Kg）
10	3/8	10	60	57	3/8″	95	0.34	70	10	18	0.32
15	1/2	15	75	68	1/2″	110	0.47	75	15	24	0.48
20	3/4	20	80	70	3/4″	110	0.68	90	20	28	0.68
25	1	25	90	80	1″	140	1.2	100	25	34	1.2
32	11/4	32	110	85	11/4″	140	1.9	110	32	41	1.9
40	11/2	38	125	100	11/2″	180	2.7	128	38	49	2.7
50	2	50	144	110	2″	180	3.9	154	50	62	3.8
65	21/2	64	186	130	21/2″	200	7.1	193	64	78	7.0
80	3	78	206	150	3″	250	11.5	222	78	94	11.4
100	4	98	240	170	4″	250	20.5	273	98	124	20.3
