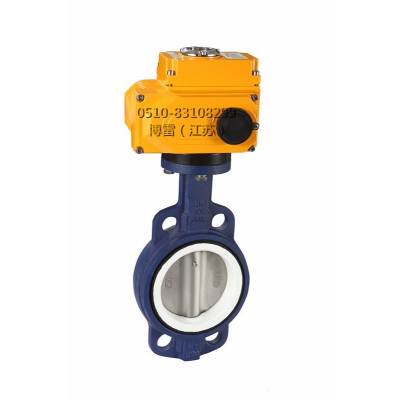

电动衬氟蝶阀DN100-D971F46-16C/25C

电动衬氟蝶阀DN100-D971F46-16C/25C

电动衬氟蝶阀DN50-D971F46-16C/25C

电动衬氟蝶阀DN65-D971F46-16C/25C

电动衬氟蝶阀DN80-D971F46-16C/25C

电动衬氟蝶阀DN125-D971F46-16C/25C
电动衬氟蝶阀DN150-D971F46-16C/25C
电动衬氟对夹蝶阀

一,电动衬氟蝶阀DN100-D971F46-16C/25C的详细资料：

产品型号：D971F46/F4/Po/PE

产品名称：电动衬氟蝶阀

产品特点：博雷（江苏)控制系统有限公司蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场青睐。另外,蝶阀还有体裁积小,重量轻,结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90度即可实现启,闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因些启闭力矩较小。

二,电动衬氟蝶阀DN100-D971F46-16C/25C主要连接尺寸及重量：

公称通径		标准值							参考值
DN （mm）	NPS （inch）	L	D	D1	D2	f	b	Z-φd	D0	H	W（kg）
DN （mm）	NPS （inch）	PN1.0（MPa）
40	11/2	33	145	110	85	3	18	4-φ18	160	140	3
50	2	43	160	125	100	3	20	4-φ18	200	200	4
65	21/2	46	180	145	120	3	20	4-φ18	250	250	6
80	3	46	195	160	135	3	22	4-φ18	250	250	8
100	4	52	215	180	155	3	22	8-φ18	300	185	12
125	5	56	245	210	185	3	24	8-φ18	300	203	18
150	6	56	280	240	210	3	24	8-φ23	200	225	28
200	8	60	335	295	265	3	26	8-φ23	200	275	56
250	10	68	390	350	320	3	28	12-φ23	240	315	72
300	12	78	440	400	368	4	28	12-φ23	240	348	88
350	14	78	500	460	428	4	30	16-φ23	280	415	170
450	18	114	615	565	532	4	32	20-φ25	320	500	165
500	20	127	670	620	585	4	34	20-φ30	320	530	195

三,电动衬氟蝶阀DN100-D971F46-16C/25C主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	上,下阀体,阀盖	HT250	WCB	Cf8	CF8M	CF3	CF3M
2	蝶板	WCB	35（锻）	Cf8	CF8M	CF3	CF3M
3	蝶板轴	1Cr13	2Cr13	1Cr18Ni19	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
4	衬里层/阀座	PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4）
5	O型圈	FPM（氟橡胶）			FPM（氟橡胶）
6	张性条（垫）	SI（硅橡胶）			SI（硅橡胶）
7	调节定位座	0Cr18NI9	0Cr18NI9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
8	螺栓	35	35	1Cr18Ni19	1Cr17Ni2	1CR18NI9TI	1Cr18Ni9Ti
9	螺母	45	45	0Cr18NI19	0Cr18NI9	0Cr18NI19	0Cr18NI9
10	手柄	ZL01（铸造铝合金）
