仪表针型阀
http://www.hushanfamen.com/Valve_Product_1178.html
|
|
产品名称： |
仪表针型阀 |
| 产品型号： |
J19H、J49H
|
| 产品口径： |
DN6-15mm |
| 产品压力： |
32MPa |
| 产品材质： |
不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
|
产品名称：
|
仪表针型阀 |
产品型号：
|
J19H、J49H |
|
驱动方式：
|
手动
|
连接形式：
|
螺纹、法兰
|
|
适用介质：
|
液化气、水、蒸汽、油品 |
密封材料：
|
硬质合金
|
|
压力范围：
|
32.0MPa
|
公称通径：
|
DN6-DN15
|
|
常用材质：
|
铸钢，不锈钢
|
技术咨询：
|
021-31007323
|
仪表针型阀概述：
沪山阀门制造（上海）有限公司是国内著名〖仪表针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖仪表针型阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

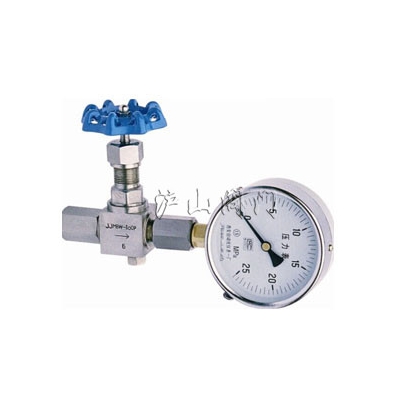

针形阀门的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。 针形阀门比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。 针形阀门与压力表配合使用是最合适的了，一般的针形阀门都做成螺纹连接(当然也有法兰及其他形式的连接)。
仪表针型阀主要零件材料：
|
零件名称
Part name
|
阀杆
Stem
|
阀体
Body
|
阀底座
base
|
填料
Packing
|
填料阀盖 Packing
bonnet
|
手轮Handwheel
|
|
J19H-320-DN6
|
碳钢
Carbon steel
|
铬不锈钢
Cr. Stainless steel
|
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
|
碳钢Carbon steel
|
优质碳钢
High grade carbon steel
|
|
J19W-320P-DN15
|
铬镍不锈钢
Cr. Ni Stainless stee
|
铬不锈钢
Cr. Stainless steel
|
铬镍不锈钢
Cr. Ni Stainless steel
|
不锈钢Stainless steel
|
仪表针型阀主要性能规范：
|
型号
Type
|
公称压力PN Mpa
|
试验压力PS(Mpa)_Test pressure
|
工作压力(Mpa) Working pressure
|
工作温度(OC) Working temps.
|
适用介质Applicable medium
|
|
壳体
Shell
|
密封(液)Seal
|
密封(气)Seal
|
|
J19H-320
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
P≤540OC
|
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
|
|
J19W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
C≤425 OC
|
仪表针型阀主要外形及连接尺寸：
|
型号
Type
|
公称直径
DN（mm）
|
尺寸 Dimension
|
重量(kg)Weight
|
|
L1
|
Do
|
D2
|
D1
|
H
|
H1
|
M1
|
Rc
|
|
J19H-320
|
6
|
100
|
65
|
14
|
5
|
100
|
110
|
M20×1.5左
|
-
|
1.2
|
|
J19W-320P
|
15
|
85
|
65
|
-
|
-
|
100
|
110
|
M20×1.5
|
G1/2”
|
1.0
|
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
