沪山阀门制造（上海）有限公司是国内著名〖卫生级蝶阀〗制造商，也是国内大型【蝶阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖卫生级蝶阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

卫生级阀门采用卡箍式、圆螺纹式连接，具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用安全可靠等优点。替代法兰，管螺纹、梯形螺纹等我国传统的连接方式所产生的缺点。可配合各种执行机构。

通风蝶阀

规格 DN15——DN150、1〞— 6〞

连接形式：焊接式，快装式，螺纹式，卡箍式，对夹式等

驱动方式：手动、蜗杆蜗轮传动、气传动、电传动

属系：卫生级阀门系列

标准： ISO、DIN、IDF、SMS、3A等

材质： sus304、sus316L等各种不锈钢材质

产品说明：密封好，使用寿命长

质量：产品内外用高档抛光设备处理，达到表面精密度要求

密封圈： EPDM、NBR、PTFE

包装：纸箱/木箱包装/塑料

工作压力： 0.6Mpa、1.0Mpa、1.6Mpa

工作温度： —10℃+150℃

适用介质：液体、气体、油品、各种高腐蚀化学介质

应用范围：食品、饮料、制药、乳制品、啤酒以及精细化工

1 、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命。

2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。

3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松。

4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。

5 、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。

6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。

7 、开闭范围为 0~90 度，可固定于每隔 15 度的位置上，具有可调性，且开闭迅速，操作方便。

8 、阀体均采用可拆连接，结构简单，维修方便。

9 、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。

10 、经过严密的强度和密封试验，保证质量。

11 、抽样进行不低于 30000 次的疲劳寿命试验，保证了其使用寿命。

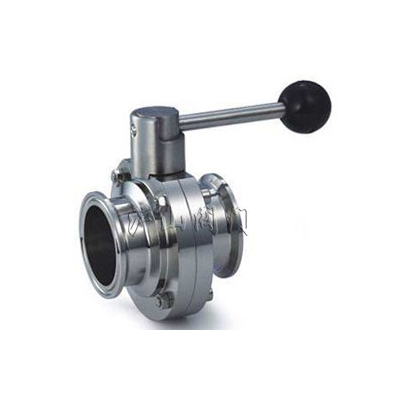

快装式蝶阀


快装式蝶阀	快装式蝶阀结构图

规格（ISO）	A	B	D	L	H	Kg
20	66	78	50.5	130	82	1.35
25	66	78	50.5	130	82	1.35
32	66	78	50.5	130	82	1.2
38	70	86	50.5	130	86	1.3
51	76	102	64	140	96	1.85
63	98	115	77.5	150	103	2.25
76	98	128	91	150	110	2.6
89	102	139	106	170	116	3.0
102	106	154	119	170	122	3.6
108	106	159	119	170	126	3.6
133	140	185	145	190	138	6.5
159	260	215	172	190	153	11

螺纹式蝶阀


螺纹式蝶阀	螺纹式蝶阀结构图

规格（SMS）	A	B	D	L	H	Kg
25	66	78	40×1/6	130	82	1.3
32	66	78	48×1/6	130	82	1.3
38	70	86	60×1/6	130	86	1.7
51	76	102	70×1/6	140	96	2.2
63	80	115	85×1/6	150	103	2.9
76	84	128	98×1/6	150	110	3.4
89	90	139	110×1/6	170	116	3.9
102	104	159	132×1/6	170	126	5.5


焊接式蝶阀	焊接式蝶阀结构图

规格（ISO）	A	B	D	L	H	Kg
20	50	78	19.05	130	82	1.2
25	50	78	25.4	130	82	1.2
32	50	78	31.8	130	82	1.05
38	50	86	38.1	130	86	1.2
51	52	102	50.8	140	96	1.7
63	56	115	63.5	150	103	2.1
76	56	128	76.1	150	110	2.4
89	60	139	88.9	170	116	2.7
102	64	154	101.6	170	122	3.05
108	64	159	108	170	126	3.15
133	80	138	133	190	138	5.2
159	90	215	159	190	153	9.2
