沪山阀门制造（上海）有限公司 是国内著名〖气动固定(金属密封)球阀〗制造商，也是国内大型【气动阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖气动固定(金属密封)球阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

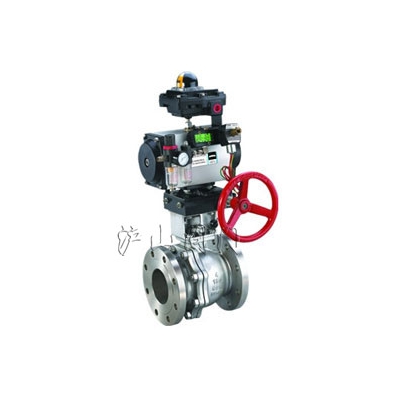

一、气动固定(金属密封)球阀介绍

      气动固定(金属密封)球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀是三片式阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。

二、气动固定(金属密封)球阀工作原理

      气动球阀只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。

Q647Y-16，25

三、气动固定(金属密封)球阀主要外形和连接尺寸  单位Unit:（mm）

Q647Y-16
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in
25	1″	140	115	85	65	4-Φ14	16	3	217	190
32	1 1/4″	165	140	100	76	4-Φ18	18	3	260	210
40	1 1/2″	165	150	115	84	4-Φ18	18	3	293	210
50	2″	203	165	125	99	4-Φ18	20	3	309	247
65	2 1/2″	222	185	145	118	4-Φ18	20	3	344	247
80	3″	241	200	160	132	8-Φ18	20	3	421	276
100	4″	305	220	180	156	8-Φ18	22	3	485	348
125	5″	356	250	210	184	8-Φ18	22	3	560	378
150	6″	394	285	240	211	8-Φ23	24	3	655	432
200	8″	457	340	295	266	12-Φ23	24	3	847	524
250	10″	533	405	335	319	12-Φ26	26	3	980	648
Q647Y-25
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in
25	1″	165	1115	85	65	4-Φ14	16	3	217	190
32	1 1/4″	178	140	100	76	4-Φ18	18	3	260	210
40	1 1/2″	190	150	115	84	4-Φ18	18	3	293	210
50	2″	216	165	125	99	4-Φ18	20	3	309	247
65	2 1/2″	241	185	145	118	4-Φ18	22	3	344	276
80	3″	283	200	160	132	8-Φ18	24	3	421	348
100	4″	305	235	190	156	8-Φ23	24	3	4185	378
125	5″	381	270	220	184	8-Φ26	26	3	580	432
150	6″	403	300	250	211	8-Φ26	28	4	655	524
200	8″	502	360	310	274	12-Φ26	30	4	847	648
250	10″	588	425	370	330	12-Φ30	32	4	980	715

结构长度：GB12221
法兰标准：GB9113亦可按ANSI B165、JIS B2212
