产品名称： |
气动多功能偏心旋转阀 |
| 产品型号： |
气动多功能偏心旋转阀
|
| 产品口径： |
DN25-300mm |
| 产品压力： |
1.6-10.0MPa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
| 驱动方式： |
气动 |
连接形式 ： |
法兰 |
| 结构形式： |
偏心 |
密封材料： |
橡胶 |
| 压力范围： |
1.6～10.0MPa |
公称通径： |
DN25-DN300 |
| 常用材质： |
碳钢、不锈钢 |
技术咨询： |
021-31007323 |
沪山阀门制造（上海）有限公司是国内著名〖气动多功能偏心旋转阀〗制造商，也是国内大型【调节阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖气动多功能偏心旋转阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、气动多功能偏心旋转阀介绍

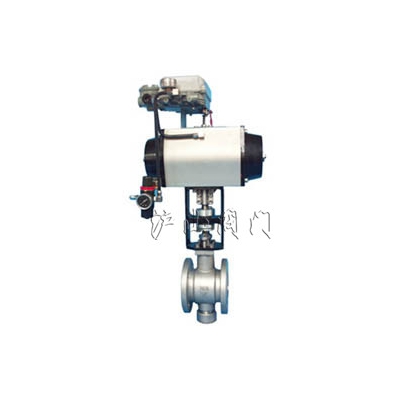

气动多功能偏心旋转阀由气动活塞式执行机构和偏心旋转阀组成，是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。
阀芯的回转中心不与旋转轴同心，可减少磨损，延长使用寿命，阀芯后部设有一个导流翼，有利于流体稳定流动，具有良好的稳定性。其次，还有流量大，可调范围广等特点。
ZSHO气动O型切断球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
二、气动多功能偏心旋转阀阀体及内件技术参数
1、阀体部分
|
型式
|
气动多功能偏心旋转阀
|
|
公称通径
|
DN25、40、50、65、80、100、125、150、200、250、300
|
|
公称压力
|
ANSI 150、300、600 Lb；JIS 10、20、30、40 K；PN1.6、2.5、4.0、6.3 、10.0MPa
|
|
连接形式
|
无法兰对夹式
|
|
阀体材质
|
WCB / SCPH2，CF8 / SCS13A， CF8M/ SCS14A
阀体、阀内件材料的组合及工作温度范围请参阅表 1
|
|
上 阀 盖
|
与阀体成一个整体，-60～+350℃ 注：工作温度不准超过各种材料允许范围
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
聚四氟乙烯填料、柔性石墨填料等 各种填料的使用温度·压力范围，请参见图 2
|
|
密封垫
|
金属齿形垫、石墨缠绕垫
|
2、阀内件部分
|
阀芯型式
|
单座偏心旋转阀芯
|
|
流量特性
|
近似线性，请参照图 3
|
|
阀 座
|
压紧型阀座
|
|
阀内件材质
|
阀体、阀内件材料的组合及工作温度范围请参阅表 1
|
|
球芯转角
|
60°
|
|
工作范围
|
软阀座的工作温度和压差范围参考图 4
司太立堆焊的工作温度和压差范围参考图 5
|
3、执行机构
|
型式
|
GT 型气缸执行机构
|
|
供气压力
|
0.30～0.50MPa
|
|
气源接头
|
Rc1/4
|
|
环境温度
|
-30～+70℃
|
|
选配附件
|
定位器、空气过滤减压阀、电磁阀、限位开关、阀位变送器、手轮机构、其它
|
气动多功能偏心旋转阀阀体、阀内件材料的组合及工作温度范围（℃）
|
阀体材料 阀内件材料
|
JIS
|
SCPH2
|
SCS13A
|
SCS14A
|
|
ASTM
|
A216WCB
|
A351CF8
|
A351CF8M
|
|
GB
|
WCB
|
CF8
|
CF8M
|
|
JIS
|
SUS630
|
-17～+350
|
—
|
—
|
|
AISI
|
630
|
|
GB
|
17-4PH
|
|
JIS
|
SUS304
|
-17～+250
|
-60～+250
|
—
|
|
AISI
|
304
|
|
GB
|
0Cr18Ni9
|
|
JIS
|
SUS316
|
-17～+250
|
—
|
-60～+250
|
|
AISI
|
316
|
|
GB
|
0Cr17Ni12Mo2
|
|
JIS
|
SUS304+ST
|
-17～+350
|
-60～+350
|
-60～+350
|
|
AISI
|
304+ST
|
|
GB
|
0Cr18Ni9+ST
|
|
JIS
|
SUS316+ST
|
-17～+350
|
—
|
-60～+350
|
|
AISI
|
316+ST
|
|
GB
|
0Cr17Ni12Mo2+ST
|
|
JIS
|
SUS304+ PTFE
|
-17～+200
|
-60～+200
|
-60～+200
|
|
AISI
|
304+ PTFE
|
|
GB
|
0Cr18Ni9+PTFE
|
|
JIS
|
SUS316+PTFE
|
-17～+200
|
—
|
-60～+200
|
|
AISI
|
316+PTFE
|
|
GB
|
0Cr17Ni12Mo2+PTFE
|
|
JIS
|
SUS440B
|
-17～+350
|
-60～+350
|
-60～+350
|
|
AISI
|
440B
|
|
GB
|
9Cr18MoV
|
注：ST—部分堆焊司太立合金，PTFE—聚四氟乙烯软密封
气动多功能偏心旋转阀结构及不通口径的CV值
|
公称通径（mm）
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
Cv 值
|
标准阀芯
|
14
|
30
|
50
|
100
|
135
|
230
|
320
|
500
|
850
|
1300
|
1750
|
|
缩小阀芯
|
6
|
12
|
20
|
40
|
54
|
92
|
128
|
200
|
340
|
520
|
700
|
|
|
