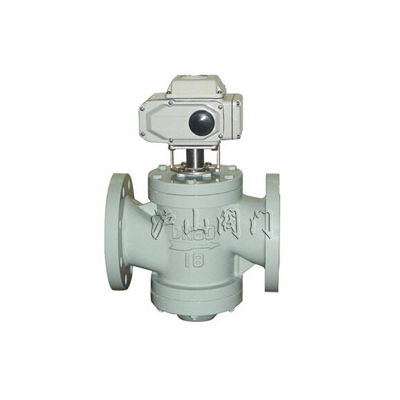

动态电动平衡阀
http://www.hushanfamen.com/Valve_Product_1327.html
|
|
产品名称： |
动态电动平衡阀 |
| 产品型号： |
EDRV |
| 产品口径： |
DN25-250mm |
| 产品压力： |
1.6MPa |
| 产品材质： |
不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、动态电动平衡阀介绍
全面平衡的水力系统一般通过动态平衡电动调节阀调节末端设备（如空调箱）的流量来调控目标区域的温度，它能动态的平衡系统的压力变化，使二台或多台末端设备间的流量调节不互相干扰，因此这种系统具有高效节能性。电动动态平衡阀是一种动态平衡与电动调节同步执行的特殊阀门。水力自动调节部分可根据不同的压差来自动调节阀芯的开度。其阀芯也是由可调部分和水力自动调节部分组成。可调部分的开度依实际需要随时进行电动调节；这种类型的平衡阀经过简单的初始设定后，即可完全适应水力系统的变化，实现动态平衡水力系统的目的。
二、动态电动平衡阀材质
|
阀体
|
球墨铸铁
|
电动执行器外壳
|
铝合金
|
|
阀套
|
不锈钢
|
阀芯
|
黄铜
|
三、动态电动平衡阀技术参数
|
产品型号
|
阀门形式
|
规格
|
压差范围
(KPa)
|
流量范围
(m0/h)
|
工作
压力
|
流量
误差
|
流体
温度
|
|
A/D-EDRV1
|
二通
|
DN25
|
30-300
|
0.2-2.9
|
PN16
|
5％
|
0-100℃
|
|
A/D-EDRV2
|
DN32
|
30-300
|
0.5-4-7
|
|
A/D-EDRV3
|
DN40
|
30-300
|
1-7-7
|
|
A/D-EDRV4
|
DN50
|
30-300
|
2-12.1
|
|
A/D-EDRV8
|
DN65
|
30-300
|
3-20.4
|
|
A/D-EDRV9
|
DN80
|
30-300
|
5-30.8
|
|
A/D-EDRV10
|
DN1OO
|
30-300
|
10-45.3
|
|
A/D-EDRV11
|
DN125
|
30-300
|
15-70-7
|
|
A/D-EDRV12
|
DN150
|
30-300
|
20-101.8
|
|
A/D-EDRV13
|
DN200
|
33-300
|
5.0-360
|
|
A/D-EDRV14
|
DN250
|
22-210
|
4.O-460
|
注：A-EDRV动态平衡电动调节阀配直行程电动执行器D-EDRV动态平衡电动调节阀配角行程电动执行器
四、动态电动平衡阀规格参数
|
产品型号
|
阀门形式
|
规格
|
外形及安装尺寸(mm)
|
|
L
|
H1
|
H2
|
D(φ)法兰
|
G螺纹
|
|
A/D-EDRV1
|
二通
丝口
|
DN25
|
160
|
265
|
70
|
|
G1
|
|
A/D-EDRV2
|
DN32
|
180
|
275
|
70
|
|
G1-1/4
|
|
A/D-EDRV3
|
DN40
|
300
|
290
|
90
|
|
G1-1/2
|
|
A/D-EDRV4
|
DN50
|
300
|
290
|
90
|
|
G2
|
|
A/D-EDRV5
|
二通
法兰
|
DN32
|
160
|
220
|
70
|
1OO
|
|
|
A/D-EDRV6
|
DN40
|
200
|
235
|
110
|
110
|
|
|
A/D-EDRV7
|
DN50
|
215
|
230
|
115
|
125
|
|
|
A/D-EDRV8
|
DN65
|
230
|
238
|
120
|
145
|
|
|
A/D-EDRV9
|
DN80
|
275
|
275
|
146
|
160
|
|
|
A/D-EDRV10
|
DNl00
|
290
|
295
|
165
|
180
|
|
|
A/D-EDRV11
|
DNl25
|
315
|
307
|
208
|
21O
|
|
|
A/D-EDRV12
|
DNl50
|
350
|
326
|
205
|
240
|
|
|
A/D-EDRV13
|
DN200
|
430
|
715
|
295
|
295
|
|
|
A/D-EDRV14
|
DN250
|
520
|
740
|
345
|
355
|
|
|
