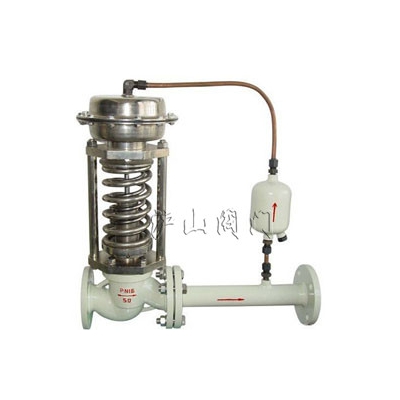

ZZY型自力式压力调节阀
http://www.hushanfamen.com/Valve_Product_1102.html
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
沪山阀门制造（上海）有限公司 是国内著名〖ZZY型自力式压力调节阀〗制造商，也是国内大型【自力式调节阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖ZZY型自力式压力调节阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
ZZY型自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而自动调节的执行产品。该产品的最大特点就是能在无电、无气的场所使用，同时又节约了能源。压力设定期在一定范围内随意可调。ZZY型自力式调节阀根据各种工艺场合的需要有三种阀内件形式：ZZYP(单座自力式压力调节阀)；ZZYM(套筒自力式压力调节阀)；ZZYN(双座自力式压力调节阀)。用户可根据工况(压差、温度、介质状态)和泄漏量要求来选择。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种阀盖型式：普通(一般场合)、长颈(压力调节范围大)、散热(温度350～550℃)。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种执行机构型式：膜片(普通膜片和增强膜片)、活塞、金属膜片(波纹管)。ZZY型自力式压力调节阀采用快开流量特性，动作灵敏，调节精度高(误差≤10％)；该阀占据空间小(相对于重锤式减压阀)，调节简易，因而它广泛用于石油、化工、电力、冶金、食品、轻纺、机械制造、民用建筑等各种设备的气体、液体及蒸汽的减压、稳压(用于阀后调节)。或泄压、稳压(用于阀前调节)。
   □结构与原理
ZZY型自力式压力调节阀由检测执行机构、阀本体、取压管与阀前(后)接管组成。其结构见图一
□主要零件材料
 □主要技术参数及性能指标
1、压力调节范围的确定：
压力调节范围的确定见上表，控制压力应尽量选在中间期附近，压力范围设定越小，精度越高，因此不要人为扩大压力设定范围。 2、对控制阀后的自力式而言，若阀前后压差比超过10这个范围，建议用多级减压阀或二个自力式串联(阀前压力小于0.8Mpa除外，例如指挥器操作式)。 3、公称压力若超过6.4Mpa，须特殊设计。 4、1kgf/cm2=100KPa。 □型号编制说明
ZZYP-16(25、40、64、110)B ZZYP-16K
Z：执行器大类；Z：自力式系列；Y：压力调节阀：P：单座；16：PN1.6Mpa、40：4.0Mpa B：控制阀后，压力增加时阀关闭，K：控制阀前，压力增加时阀开启． ZZYM-16B、ZZYN-16B：M：套筒式压力调节阀；N：双座式压力调节阀 □连接尺寸及标准
·法兰按GB/T9113-2000(默认标准)
也可按JB/T79.194，JB/T79.2-94，或HG20592～HG20635-97 ·法兰密封面型式：PN16为凸面法兰；PN25为凸面法兰 PN40、PN64(63)为凹凸面法兰，阀体为凹面法兰 ·法兰端面距按GB12221-89(其它标准须指明) ·执行机构信号接口：内螺纹M16×1.5 ·阀体法兰及法兰端面距离可以按用户指定的标准制造，如ANSI，JIS，DIN等 □外形尺寸及重量
 □安装方式
阀在气体或低粘度液体介质中使用时，通常ZZY型自力式压力调节阀为直立安装在水平管上，当位置空间不允许时才倒装或斜装。(当确认介质很洁净时，件3可不安装)
  2、阀在蒸汽或高粘度液体介质中使用时，通常ZZY型自力式压力调节阀为倒立安装在水平管上
  安装时，应注意以下几点：
(1)冷凝器应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水，以后约3个月灌水一次。 (2)取压点应取在调压阀适当位置，阀前调压应大于2倍管道直径，阀后调压应大于6倍管道直径。 (3)为便于现场维修及操作，调压阀四周应留有适当空间，阀前后应设置截止阀与旁路手动阀 (4)调压阀通径过大(DN≥100时)，应有固定支架 (5)当确认介质很洁净时，件3可不安装 (6)自力式阀可以比管道通径小，但过滤器和截止阀不能 □压力调整方法
见图一(a，b，c)中。自力式压力调节阀在出厂前已按设定值调整好，但用户希望改变设定值，或由于某种原因实际指示值偏离设定值时，可以用调节棒转动件7(调节盘)，顺时针方向转动压力降低，反顺时针方向转动压力升高。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
