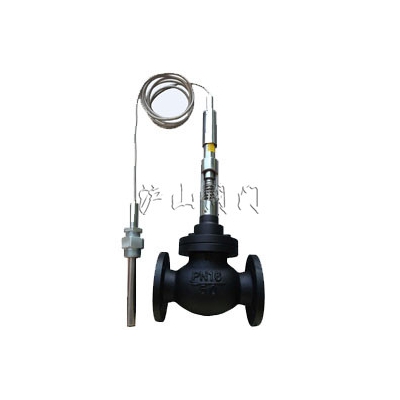

ZZWP型自力式温度调节阀
http://www.hushanfamen.com/Valve_Product_1094.html
|
|
产品名称： |
ZZWP型自力式温度调节阀 |
| 产品型号： |
ZZWP
|
| 产品口径： |
DN20-150mm |
| 产品压力： |
1.6MPa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
|
产品名称：
|
ZZWP型自力式温度调节阀 |
产品型号：
|
ZZWP型 |
|
驱动方式：
|
自力式
|
连接形式：
|
法兰
|
|
结构形式：
|
单座，双座，套筒 |
密封材料：
|
橡胶
|
|
压力范围：
|
1.6MPa
|
公称通径：
|
DN20-DN150
|
|
常用材质：
|
铸钢，不锈钢
|
技术咨询：
|
021-31007323
|
沪山阀门制造（上海）有限公司 是国内著名〖ZZWP型自力式温度调节阀〗制造商，也是国内大型【自力式调节阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖ZZWP型自力式温度调节阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
自力式温度调节阀介绍
ZZWP型自力式温度调节阀是由温度传感器与控制阀两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。
自力式温度调节阀产品型号
|
类别
|
型号
|
类别
|
型号
|
|
单座加热调节器
|
ZZWP-16～40B
|
单座冷却调节器
|
ZZWP-16～40B
|
|
双座加热调节器
|
ZZWN-16～40B
|
双座冷却调节器
|
ZZWN-16～40B
|
|
套筒加热调节阀
|
ZZWM-16～40B
|
套筒冷却调节阀
|
ZZWM-16～40B
|
阀芯结构型式
自力式温度调节阀主要技术参数
1.控制阀主要技术参数
|
公称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
额定流量系数Kv
|
单座、套筒
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
|
双座
|
|
12
|
22
|
33
|
53
|
83
|
132
|
209
|
330
|
528
|
|
允许压差（MPa）
|
1.6
|
1.0
|
0.5
|
|
公称压力（MPa）
|
|
|
固有流量特性
|
快开
|
|
工作温度℃
|
≤300
|
|
适合介质
|
气体、蒸汽、低粘度液体
|
|
法兰尺寸、型式
|
PN10、16、GB9113-88凸式PN40凹式
或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）
|
|
结构长度
|
按GB12221-89标准
|
1、控制阀主要技术参数
|
传感器型号
|
T01
|
T02
|
|
温度设定范围℃
|
0～70 50～120 100～170 150～220
|
|
温度传递系数(mm/℃)
|
0.8
|
|
时间反应常s
|
120
|
|
超温保护℃
|
设定温度范围上限值+50
|
|
安装接头
|
G1"
|
|
毛细管长度m
|
3 5 8
|
|
传感器直径(mm)
|
温包：25护套:28
|
|
温包材质
|
黄铜
|
自力式温度调节阀主要性能指标
|
控制精度％
|
±15
|
|
允许泄
漏量
|
硬密封（L/H）
|
单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量
|
|
软密封
（ml/min）
|
DN(mm)
|
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
0.15
|
0.3
|
0.45
|
0.6
|
0.9
|
1.7
|
4.0
|
6.75
|
自力式温度调节阀可配附件
散热片、手动装置等。
自力式温度调节阀外形尺寸与重量
|
公称通径（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
|
H
|
500
|
540
|
580
|
640
|
700
|
750
|
820
|
950
|
|
L1
|
430
|
630
|
|
L2
|
350
|
|
d
|
25(护套直径φ28)
|
|
重量（Kg）
|
8
|
10
|
13
|
15
|
18
|
30
|
35
|
60
|
75
|
85
|
自力式温度调节阀使用介质与温度的关系
|
阀体材质
|
公称
压力
（MPa）
|
介质温度℃
|
|
≤150
|
≤200
|
≤250
|
≤300
|
≤350
|
≤400
|
≤425
|
≤450
|
|
最大工作压力（MPa）
|
|
HT200
|
1.0
|
1.0
|
|
|
|
|
|
|
|
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
ZG230-450
|
1.6
|
1.57
|
1.52
|
1.44
|
1.28
|
1.12
|
0.88
|
0.72
|
|
|
ZG1Cr18Ni9Ti
|
1.6
|
1.6
|
1.6
|
1.4
|
1.25
|
1.1
|
1.0
|
0.9
|
0.75
|
|
ZG0Cr18Ni12Mo2Ti
|
4.0
|
4.0
|
4.0
|
3.6
|
3.2
|
2.8
|
2.5
|
2.2
|
1.9
|
|
6.4
|
6.4
|
6.4
|
5.6
|
5.0
|
4.5
|
4.0
|
3.6
|
3.0
|
自力式温度调节阀主要零件及推荐使用温度范围
|
零件名称
|
材料
|
温度范围
|
|
阀体、阀盖
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
阀芯、阀座
|
1Cr18Ni9Ti
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
(增强)聚四氟乙烯
|
-20～200℃
|
|
司太莱合金堆焊
|
-250～550℃
|
|
压力平衡元件
|
波纹管
|
18Ni12Mo2Ti
|
-160～300℃
|
|
弹簧
|
18Ni12Mo2Ti
|
-160～250℃
|
|
|
