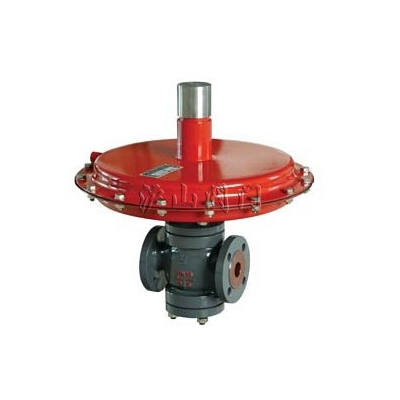

ZZV型自力式微压调节阀
http://www.hushanfamen.com/Valve_Product_1095.html
|
|
产品名称： |
ZZV型自力式微压调节阀 |
| 产品型号： |
ZZV型
|
| 产品口径： |
DN20-100mm |
| 产品压力： |
1.0-1.6MPa |
| 产品材质： |
铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
|
产品名称：
|
ZZV型自力式微压调节阀 |
产品型号：
|
ZZV型 |
|
驱动方式：
|
自力式
|
连接形式：
|
法兰
|
|
结构形式：
|
单座，双座
|
密封材料：
|
橡胶
|
|
压力范围：
|
1.0MPa、1.6MPa
|
公称通径：
|
DN20-DN100
|
|
常用材质：
|
铸钢，不锈钢
|
技术咨询：
|
021-31007323
|
沪山阀门制造（上海）有限公司 是国内著名〖ZZV型自力式微压调节阀〗制造商，也是国内大型【自力式调节阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖ZZV型自力式微压调节阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
自力式差压调节阀介绍
ZZ（V、C）型直接作用式微压、差压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件：用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节：用于各种油品、化学品、液体储罐气封，部分场合可取代本厂的ZZDG型供氮调节阀和ZZDX型泄氮调节阀。当阀前压力较低时（如阀前压力小于0.2MPa）可取代本厂的ZZYP-（10-16）Ⅱ型指挥器操作型自力压力调节阀。
自力式微压调节阀型号
|
类别
|
型号
|
类别
|
型号
|
|
单座微压调节器
|
ZZVP-10～16B/K
|
单座微压调节器
|
ZZCP-10～16B/K
|
|
双座微压调节器
|
ZZVN-10～16B/K
|
双座微压调节器
|
ZZCN-10～16B/K
|
自力式微压调节阀主要技术参数
|
公称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
额定流量系数Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
公称压力（MPa）
|
1.0 1.6
|
|
固有流量特性
|
快开
|
|
保证调压阀正常工作
的最小压差P（MPa）
|
≥0.01
|
|
压力分段范围（KPa）
|
0.5～6 5～10 9～15 12～19 18～25 22～30
28～35 32～40 38～50 48～60 58～72 70～100
|
|
工作温度℃
|
≤80
|
|
适合介质
|
气体、蒸汽、低粘度液体
|
|
法兰尺寸、型式
|
PN10、16、GB9113-88凸式
或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）
|
|
结构长度
|
按GB12221-89标准
|
自力式微压调节阀主要性能指标
|
控制精度％
|
±15
|
|
允许泄
漏量
|
硬密封（L/H）
|
单座（Ⅳ级）：≤10-4阀额定容量：双座（Ⅱ级）、≤5×10-3×阀额定容量
|
|
软密封
（ml/min）
|
DN(mm)
|
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
0.15
|
0.3
|
0.45
|
0.6
|
0.9
|
1.7
|
4.0
|
6.75
|
自力式微压调节阀许用介质与温度的关系
|
公称通径（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
H
|
456
|
465
|
470
|
470
|
480
|
490
|
490
|
510
|
|
A
|
压力调节范围
（Kpa）
|
0.5～30
|
φ394
|
|
28～50
|
φ308
|
φ394
|
|
48～100
|
φ308
|
|
大约重量（Kg）
|
12
|
13
|
15
|
17
|
20
|
28
|
38
|
43
|
|
导压管接口螺纹
|
M16×15
|
自力式微压调节阀主要零件及推荐使用温度范围
|
零件名称
|
材料
|
温度范围
|
|
阀体、阀盖
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
阀芯、阀座
|
1Cr18Ni9Ti
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
填料
|
聚四氟乙烯
|
-40～200℃
|
|
柔情石墨
|
-40～350℃
|
|
膜片
|
丁晴橡胶夹增强涤沦织物
|
|
|
压缩弹簧
|
60Si2Mn
|
|
|
膜盖
|
A3
|
|
|
