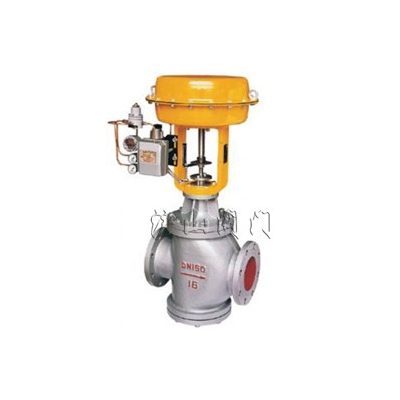

	产品名称：	ZMABP气动薄膜直通双座调节阀
	产品型号：	ZMABP
	产品口径：	DN25-400mm
	产品压力：	1.6-6.4MPa
	产品材质：	碳钢、不锈钢
	联系电话：	021-31007323
	联系传真：	021-33321522
	Email：	hushanfamen@126.com
	联系人：	周生
	联系手机：	18818008975
	QQ：	178876695
	公司名：	沪山阀门制造（上海）有限公司
	帐号：	03416900040041464
	税号：	310115312539830
	售后承诺：	质保一年，质量三包：包修、包换、包退。

产品名称：	气动薄膜直通双座调节阀	产品型号：	ZMABP
驱动方式：	气动	连接形式：	法兰
结构形式：	直通	密封材料：	橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
压力范围：	1.6～6.4MPa	公称通径：	DN25-DN400
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内著名〖ZMABP气动薄膜直通双座调节阀〗制造商，也是国内大型【调节阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖ZMABP气动薄膜直通双座调节阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

一、ZMABP气动薄膜直通双座调节阀概述

　　 ZMABP气动薄膜直通双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。

　　本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。气动罐底调节阀适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。

二、ZMABP气动薄膜直通双座调节阀结构特点

阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填　　　料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫　　　片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
膜　　　盖：A3
波纹膜片：丁腈橡胶夹增强涤纶织物
弹　　　簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬　　　套：2Cr13
软密封阀芯：增强聚四氟乙烯

三、ZMABP气动薄膜直通双座调节阀技术参数

公称通径DN（mm）		25	32	40	50	65	80	100	125	150	200	250	300	400
额定流量系数Kv	单座	8	12	20	32	50	80	120	200	280	450	700	1100
	双座	10	16	25	40	63	100	160	250	400	630	1000	1600	2700
额定行程L（mm）		16		25		40			60			100
膜片有效面积Ae（cm2）		280		400		600			1000			1600
公称压力PN（MPa）		1.6、4.0、6.4
固有流量特性		直线、等百分比
固有可调比R		50：1
信号范围Pr（KPa）		20～200、40～200、20～60、60～100、80～240
气源压力Ps（MPa）		0.14～0.4
允许泄漏量		Ⅳ级（单座）、Ⅲ级（双座）
工作温度t（℃）	常温型	-20～200、-40～250、-60～250
	散热型	-40～450、-60～450
	高温型	450～650
	低温型	-60～-100、-100～-200、-200～-250
