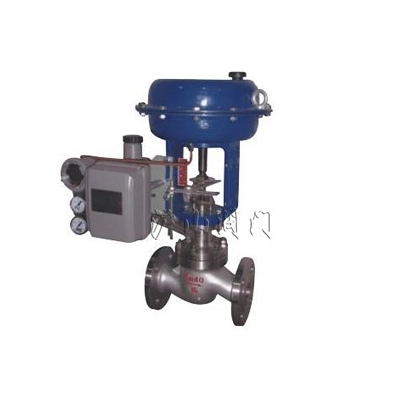

ZJHP精小型气动薄膜套筒调节阀
http://www.hushanfamen.com/Valve_Product_573.html
|
|
产品名称： |
ZJHP精小型气动薄膜套筒调节阀 |
| 产品型号： |
ZJHP
|
| 产品口径： |
DN25-400mm |
| 产品压力： |
1.6-6.4MPa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
| 产品名称： |
精小气动薄膜套筒调节阀 |
产品型号： |
ZJHP |
| 驱动方式： |
气动 |
连接形式： |
焊接、法兰 |
| 结构形式： |
套筒 |
密封材料： |
橡胶 |
| 压力范围： |
1.6～6.4MPa |
公称通径： |
DN25-DN400 |
| 常用材质： |
碳钢、不锈钢 |
技术咨询： |
021-31007323 |
沪山阀门制造（上海）有限公司是国内著名〖ZJHP精小型气动薄膜套筒调节阀〗制造商，也是国内大型【调节阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖ZJHP精小型气动薄膜套筒调节阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、ZJHP精小型气动薄膜套筒调节阀概述
ZJHP精小型气动薄膜套筒调节阀形小、体轻、高性能、大容量、是符合IEC标准的新一代通 用调节阀产品。它适用于一般流体介质和工艺条件生产过程控制系统。ZJHP型气动单座调节阀由气动多弹簧薄执行机构和低流阻单座组成，新型执行机构高度氏、重量轻、装校简便，新型阀体结构紧凑、流道通畅，防爆电动套筒调节阀具有大的流量系数。操作稳定，具有可靠的动作特性，微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。
二、ZJHP精小型气动薄膜套筒调节阀结构特点
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
膜 盖：A3
波 纹 膜片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
软密封阀芯：增强聚四氟
三、ZJHP精小型气动薄膜套筒调节阀技术参数
|
公称通径DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
|
额定流量系数Kv
|
单座
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
700
|
1100
|
|
|
双座
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
2700
|
|
额定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
膜片有效面积Ae（cm2）
|
280
|
400
|
600
|
1000
|
1600
|
|
公称压力PN（MPa）
|
1.6、4.0、6.4
|
|
固有流量特性
|
直线、等百分比
|
|
固有可调比R
|
50：1
|
|
信号范围Pr（KPa）
|
20～200、40～200、20～60、60～100、80～240
|
|
气源压力Ps（MPa）
|
0.14～0.4
|
|
允许泄漏量
|
Ⅳ级（单座）、Ⅲ级（双座）
|
|
工作温度t（℃）
|
常温型
|
-20～200、-40～250、-60～250
|
|
散热型
|
-40～450、-60～450
|
|
高温型
|
450～650
|
|
低温型
|
-60～-100、-100～-200、-200～-250
|
|
|
