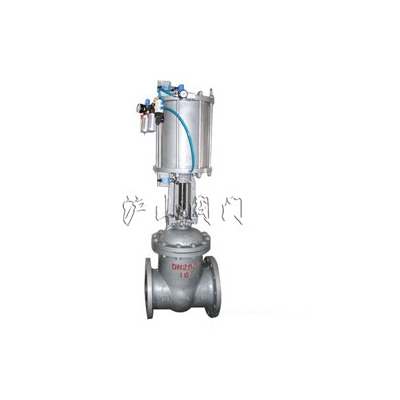

Z641国标气动楔式闸阀

Z641国标气动楔式闸阀

http://www.hushanfamen.com/Valve_Product_151.html

	产品名称：	Z641国标气动楔式闸阀
	产品型号：	Z641
	产品口径：	DN50-1000mm
	产品压力：	1.6-16.0MPa
	产品材质：	碳钢、不锈钢
	联系电话：	021-31007323
	联系传真：	021-33321522
	Email：	hushanfamen@126.com
	联系人：	周生
	联系手机：	18818008975
	QQ：	178876695
	公司名：	沪山阀门制造（上海）有限公司
	帐号：	03416900040041464
	税号：	310115312539830
	售后承诺：	质保一年，质量三包：包修、包换、包退。

产品名称：	国标气动楔式闸阀	产品型号：	Z641
驱动方式：	气动	连接形式：	法兰
结构形式：	楔式单闸板	密封材料：	橡胶、不锈钢
压力范围：	1.6～16.0MPa	公称通径：	DN50-DN1000
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内著名〖Z641国标气动楔式闸阀〗制造商，也是国内大型【气动阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖Z641国标气动楔式闸阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

一、Z641国标气动楔式闸阀用途与特点

Z641国标气动楔式闸阀是一种最常见的启闭阀，利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。
1、流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)。
2、开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。
3、形体简单，制造工艺性好，适用范围广。

二、Z641国标气动楔式闸阀执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

三、Z641国标气动楔式闸阀压力试验

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

四、Z641国标气动楔式闸阀主要零件材料及性能

体盖板	阀杆	密封面	垫片	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料尼龙	增强柔性石墨 1Cr13/柔性石墨 08软钢 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T） PTFE	柔性石墨增强柔性石墨 SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38CrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	销酸类
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

五、Z641国标气动楔式闸阀PN1.6MPa

六、Z641国标气动楔式闸阀主要外形和连接尺寸 Main External and Connection Dimension 单位:mm

公称通径 DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT(Kg)
CZ6s40H-16C CZ6s40Y-16P CZ6s40Y-16R
50	250	160	125	100	16	4-Φ18	950	570	180	36
65	270	180	145	120	18	4-Φ18	1050	596	180	53
80	280	195	160	135	20	8-Φ18	1080	635	200	72
100	300	215	180	155	20	8-Φ18	1145	645	250	90
125	325	245	210	185	22	8-Φ18	1210	685	250	120
150	350	280	240	210	24	8-Φ18	1300	720	320	132
200	400	335	295	265	26	12-Φ23	1660	940	400	258
250	450	405	355	320	30	12-Φ25	1790	1020	400	297
300	500	460	410	375	30	12-Φ25	1990	1150	450	420
350	550	520	470	435	34	16-Φ25	2090	1170	450	558
400	600	580	525	485	36	16-Φ30	2290	1325	500	840
450	650	640	585	545	40	20-Φ30	2485	1465	500	1110
500	700	705	650	608	44	20-Φ34	2640	1590	550	1380
600	800	840	770	718	48	20-Φ41	2940	1720	550	1620
700	900	910	840	788	50	24-Φ41	3450	1960	600	1966
800	1000	1020	950	898	52	24-Φ41	3650	2190	600	2282
900	1100	1120	1050	998	54	28-Φ41	3815	2400	800	2495
1000	1200	1255	1170	1110	56	28-Φ48	4000	2650	800	2760
