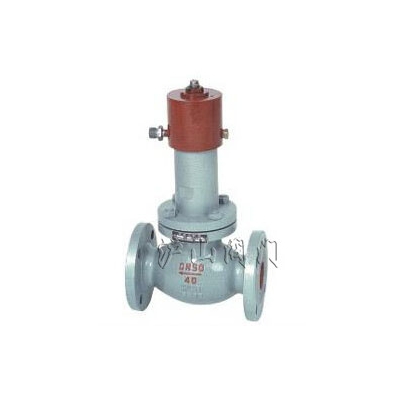

QDY42F液动紧急切断阀
http://www.hushanfamen.com/Valve_Product_916.html
|
|
产品名称： |
QDY42F液动紧急切断阀 |
| 产品型号： |
QDY42F
|
| 产品口径： |
DN50-350mm |
| 产品压力： |
2.5-4.0MPa |
| 产品材质： |
碳钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
| 产品名称： |
QDY42F液动紧急切断阀 |
产品型号： |
QDY42F |
| 驱动方式： |
液动 |
连接形式： |
法兰 |
| 结构形式： |
隔膜式 |
密封结构： |
PTFE等 |
| 压力范围： |
2.5～4.0MPa |
公称通径： |
DN50-DN350 |
| 常用材质： |
WCB |
技术咨询： |
021-31007323 |
沪山阀门制造（上海）有限公司是国内著名〖QDY42F液动紧急切断阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖QDY42F液动紧急切断阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
QDY42F液动紧急切断阀介绍
一、QDY42F液动紧急切断阀产品概述：
QDY42F液动紧急切断阀适用于液化石油气储配站的贮罐出入口上，还可用于卸液管气液相进出口端，QDQ421F气动紧急切断阀
在紧急情况时该阀采用压缩油进行远距离快速操作/控制，关闭出入口能保证贮运系统的安全、使用方便、无污染。
二、QDY42F液动紧急切断阀主要设计参数：
| 设计、制造 |
法兰连接 |
结构长度 |
公称通径 |
公称压力 |
| GBJ16008-90 |
JB/T79-94、GB9113-2000 |
GB12221-89 |
DN50~DN350mm |
PN2.5、4.0MP |
三、QDY42F液动紧急切断阀主要性能参数：
| 公称压力 |
壳体试验 |
密封试验 |
紧急切断时间 |
适用介质 |
适宜温度 |
| 2.5 |
3.75 |
2.75 |
≦10s |
液化气、天然气等介质 |
-40~+80℃ |
| 4.0 |
6.0 |
4.4 |
四、QDY42F液动紧急切断阀主要零件材料：
| 阀体、阀盖 |
阀座、阀瓣、阀杆 |
弹簧 |
密封面 |
| WCB |
不锈钢 |
铬钒钢 |
聚四氟乙烯 |
五、QDY42F液动紧急切断阀主要外形尺寸：
| 公称通径 DN(mm) |
尺 寸（mm） |
管接头 |
| D |
D1 |
D2 |
d2 |
f2 |
b |
L |
H |
H1 |
Z-фd |
| 50 |
160 |
125 |
100 |
88 |
4 |
20 |
230 |
346 |
359 |
4-18 |
R1/4 |
| 65 |
180 |
145 |
125 |
- |
- |
- |
290 |
337 |
354 |
- |
| 80 |
195 |
160 |
135 |
121 |
4 |
22 |
310 |
445 |
465 |
8-18 |
| 100 |
230 |
190 |
160 |
150 |
4.5 |
24 |
350 |
590 |
623 |
8-22 |
| 150 |
300 |
250 |
218 |
204 |
4.5 |
28 |
444 |
- |
580 |
8-25 |
R1/2 |
| 200 |
360 |
310 |
278 |
260 |
4.5 |
30 |
559 |
- |
645 |
12-25 |
| 250 |
425 |
370 |
332 |
313 |
4.5 |
32 |
622 |
- |
750 |
12-30 |
| 300 |
485 |
430 |
390 |
364 |
4.5 |
36 |
711 |
- |
1100 |
16-30 |
| 350 |
550 |
490 |
448 |
422 |
5 |
40 |
838 |
- |
1380 |
16-34 |
|
|
