沪山阀门制造（上海）有限公司 是国内著名〖Q641F气动软密封球阀〗制造商，也是国内大型【气动阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖Q641F气动软密封球阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

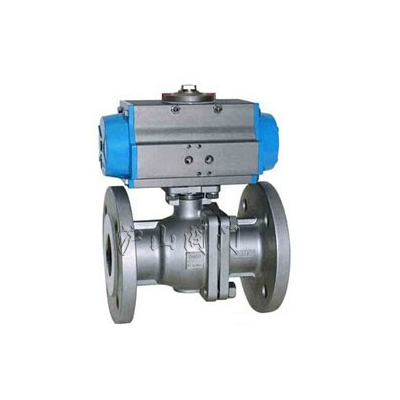

一、气动软密封球阀介绍

气动软密封球阀是一种转角为90°的旋转类阀门。密封性能优良，流量系数大，流阻系数小，结构简单，使用寿命长，便于维修。气动软密封球阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。

二、气动软密封球阀优点

气动软密封球阀具有连线简单、结构紧凑、动作稳定可靠等优点。

三、气动软密封球阀应用范围

气动软密封球阀广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

四、气动软密封球阀产品特点

(1)流体阻力小、电动球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

(2)止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。

(3)阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。

(4)阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。

(5)由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。

五、气动软密封球阀产品选型

(1)阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

(2)执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)

Q641F（PPL、M）-16，25

六、气动软密封球阀主要外形和连接尺寸   单位Unit:（mm）

Q641F-16
通径DN		L	D	K	D1		n-Φd	b	f	H	W
mm	in
15	1/2″	130	95	65	46		4-Φ14	14	2	185	140
20	3/4″	140	105	75	56		4-Φ14	16	2	191	140
25	1″	150	115	85	65		4-Φ14	16	2	193	140
32	1 1/4″	165	135	100	76		4-Φ18	16	3	212	164
40	1 1/2″	180	145	110	84		4-Φ18	18	3	217	164
50	2″	200	160	125	99		4-Φ18	20	3	260	190
65	2 1/2″	220	180	145	118		4-Φ18	20	3	293	210
80	3″	250	195	160	132		8-Φ18	20	3	325	247
100	4″	280	215	180	156		8-Φ18	22	3	380	276
125	5″	320	245	210	184		8-Φ18	22	3	468	348
150	6″	360	280	240	211		8-Φ22	24	3	510	378
200	8″	400	335	295	266		12Φ22	24	3	655	432
Q672F-25
通径DN		L	D	K	D1	n-Φd		b	f	H	W
mm	in
15	1/2″	130	95	65	46	4-Φ14		14	2	185	140
20	3/4″	140	105	75	56	4-Φ14		16	2	191	140
25	1″	150	115	85	65	4-Φ14		16	2	193	140
32	1 1/4″	165	135	100	76	4-Φ18		18	3	212	164
40	1 1/2″	180	145	110	84	4-Φ18		18	3	217	164
50	2″	200	160	125	99	4-Φ18		20	3	260	190
65	2 1/2″	220	180	145	118	8-Φ18		22	3	293	210
80	3″	250	195	160	132	8-Φ18		24	3	325	247
100	4″	280	235	190	156	8-Φ22		24	3	380	276
125	5″	320	270	220	184	8-Φ26		26	3	468	348
150	6″	360	300	250	211	8-Φ26		28	3	510	378
200	8″	400	360	310	274	12-Φ26		30	3	655	432

结构长度：JB1686亦可按GB12221
法兰标准：JB79亦可按GB9113、ANSI B16.5、JIS B2212
