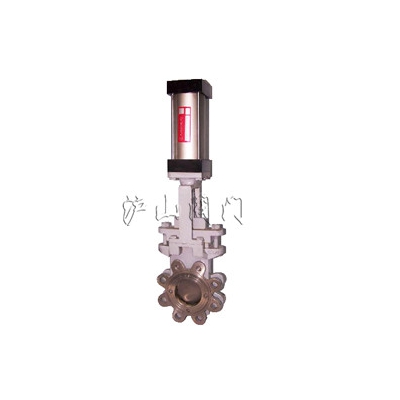

PZ673气动对夹刀形闸阀
http://www.hushanfamen.com/Valve_Product_152.html
|
|
产品名称： |
PZ673气动对夹刀形闸阀 |
| 产品型号： |
PZ673
|
| 产品口径： |
DN50-1200mm |
| 产品压力： |
0.6-1.0MPa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
| 产品名称： |
气动对夹刀形闸阀 |
产品型号： |
PZ673 |
| 驱动方式： |
气动 |
连接形式： |
对夹 |
| 结构形式： |
平行单闸板 |
密封材料： |
橡胶 |
| 压力范围： |
0.6～1.0MPa |
公称通径： |
DN50-DN1200 |
| 常用材质： |
碳钢、不锈钢 |
技术咨询： |
021-31007323 |
沪山阀门制造（上海）有限公司 是国内著名〖PZ673气动对夹刀形闸阀〗制造商，也是国内大型【气动阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖PZ673气动对夹刀形闸阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、PZ673气动对夹式刀形闸阀介绍
PZ673气动对夹式刀形闸阀该气动刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的声场合。
双作用：对阀门开启和关闭的两位式控制；
单作用：（弹簧复位）：在电路和气路切断或故障时，阀门自动开启或关闭。
二、PZ673气动对夹式刀形闸阀主要结构特点
气动刀型闸阀由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。采用对夹式结构，体积小，重量轻;完全敞开的通道，可以防止介质在阀内沉积。新研制的U型封圈，可以保证阀门的良好密封性;流阻小，安装维修方便。 闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
三、PZ673气动对夹式刀形闸阀可选附件
1、 单或双控高温电磁阀（有24V、220V等电压供选择，必要时可选取防爆电磁阀）。
2、 接近开关。
3、 气源处理三联件（包括减压阀、过滤器、油雾器）。
4、 电/气动阀门定位器（调节型用）。
四、PZ673气动对夹式刀形闸阀主要外形及连接尺寸(mm)
| MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
| 0.6 |
50 |
43 |
90 |
110 |
335 |
4-M12 |
1.0 |
50 |
50 |
100 |
125 |
335 |
4-M16 |
| 65 |
46 |
110 |
130 |
363 |
4-M12 |
65 |
50 |
120 |
145 |
363 |
4-M16 |
| 80 |
46 |
125 |
150 |
395 |
4-M16 |
80 |
50 |
135 |
160 |
395 |
4-M16 |
| 100 |
52 |
145 |
170 |
465 |
4-M16 |
100 |
50 |
155 |
180 |
465 |
8-M16 |
| 125 |
56 |
175 |
200 |
530 |
8-M16 |
125 |
50 |
185 |
210 |
530 |
8-M16 |
| 150 |
56 |
200 |
225 |
630 |
8-M16 |
150 |
60 |
210 |
240 |
630 |
8-M20 |
| 200 |
60 |
255 |
280 |
750 |
8-M16 |
200 |
60 |
265 |
295 |
750 |
8-M20 |
| 250 |
68 |
310 |
335 |
900 |
12-M16 |
250 |
70 |
320 |
350 |
900 |
12-M20 |
| 300 |
78 |
362 |
395 |
1120 |
12-M20 |
300 |
80 |
368 |
400 |
1120 |
12-M20 |
| 350 |
78 |
412 |
445 |
1260 |
12-M20 |
350 |
90 |
428 |
460 |
1260 |
16-M20 |
| 400 |
102 |
462 |
495 |
1450 |
16-M20 |
400 |
100 |
482 |
515 |
1450 |
16-M22 |
| 450 |
114 |
518 |
550 |
1600 |
16-M20 |
450 |
120 |
532 |
565 |
1600 |
20-M22 |
| 500 |
127 |
568 |
600 |
1800 |
16-M20 |
500 |
130 |
585 |
620 |
1800 |
20-M22 |
| 600 |
154 |
670 |
705 |
2300 |
20-M22 |
600 |
140 |
685 |
725 |
2300 |
20-M27 |
| 700 |
165 |
775 |
810 |
2500 |
24-M22 |
700 |
165 |
800 |
840 |
2500 |
24-M27 |
| 800 |
190 |
880 |
920 |
2800 |
24-M27 |
800 |
190 |
898 |
950 |
2800 |
4-M30 |
| 900 |
203 |
980 |
1020 |
3100 |
24-M27 |
900 |
203 |
1005 |
1050 |
3100 |
28-M30 |
| 1000 |
216 |
1080 |
1120 |
3400 |
28-M27 |
1000 |
216 |
1115 |
1160 |
3400 |
28-M30 |
| 1200 |
254 |
1295 |
1340 |
3600 |
32-M30 |
1200 |
254 |
1325 |
1380 |
3600 |
32-M36 |
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
