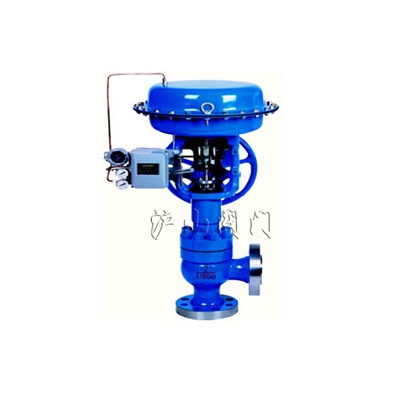

沪山阀门制造（上海）有限公司 是国内著名〖HPAC高压笼式角型调节阀〗制造商，也是国内大型【调节阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖HPAC高压笼式角型调节阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

一、HPAC高压笼式角型调节阀技术参数和性能指标


　　公称压力 ANSI 125、150、300、600

　　JIS10、16、20、30、40K PN1.6、4.0、6.4MPa

　　连接型式 法兰连接：FF、RF、RJ、LG

　　法兰标准︰JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面

　　材 料 ZG25 ZG1Cr18Ni9Ti ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti

　　上 阀 盖 常温型(P)︰-17～+230℃ 伸长Ⅰ型(EⅠ)︰-45～-17℃ +230～+566℃

　　伸长Ⅱ型(EⅡ)︰整体式(E2I)-100～-45℃ 焊接式(E2W)-196～-100℃

　　注︰高压笼式角型调节阀工作温度不准超过各种材料的允许范围

　　压盖型式 螺栓压紧式

　　填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料

　　阀内组件

　　阀芯型式 先导式阀芯

　　材 料 17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金


二、HPAC高压笼式角型调节阀执行机构


　　型 式 HA多弹簧薄膜执行机构

　　膜片材料 丁睛橡胶夹尼龙布

　　弹簧范围 0.02～0.10MPa、0.08～0.24MPa

　　供气压力 0.14、0.16、0.28、0.35MPa

　　气源接口 Rc 1 4

　　环境温度 -30～+70℃

　　阀作用型式 气—关式或气—开式

　　附 件 定位器、手轮机构、气动阀位传送器等


二、HPAC高压笼式角型调节阀执行性能


　　泄 漏 量 符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01℅

　　回 差 3℅(不带定位器)、1℅(带定位器)

　　基本误差 ±5℅(不带定位器)、±1℅(带定位器)

　　注︰采用标准的V型聚四氟乙烯填料时

　　可调范围 50︰1
