HCN低噪音笼式调节阀

HCN低噪音笼式调节阀

http://www.hushanfamen.com/Valve_Product_622.html

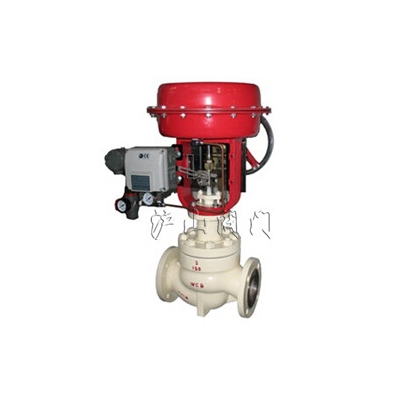

	产品名称：	HCN低噪音笼式调节阀
	产品型号：	HCN
	产品口径：	DN40-350mm
	产品压力：	1.6-6.4MPa
	产品材质：	碳钢、不锈钢
	联系电话：	021-31007323
	联系传真：	021-33321522
	Email：	hushanfamen@126.com
	联系人：	周生
	联系手机：	18818008975
	QQ：	178876695
	公司名：	沪山阀门制造（上海）有限公司
	帐号：	03416900040041464
	税号：	310115312539830
	售后承诺：	质保一年，质量三包：包修、包换、包退。

产品名称：	HCN低噪音笼式调节阀	产品型号：	HCN
驱动方式：	气动、电动	连接形式：	焊接、法兰
结构形式：	笼式	密封材料：	橡胶
压力范围：	1.6～6.4MPa	公称通径：	DN40-DN350
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内著名〖HCN低噪音笼式调节阀〗制造商，也是国内大型【调节阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖HCN低噪音笼式调节阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

一、HCN低噪音笼式调节阀概述

　　低噪音笼式调节阀主要为降低可压缩流体的噪音而设计的，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。流体通道呈S流线型,还没有一个改善套筒周围流体平稳流动的导流翼,因此压降损失小,流量大,噪音小。阀芯采用压力平衡式结构，调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。

二、HCN低噪音笼式调节阀技术指标

　　阀体

　　型式∶直通单座铸造球型阀

　　公称通径∶40、50、80、100、150、200、250、300、350毫米

　　公称压力∶ANSI 150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4兆帕

　　连接型式∶法兰密封面型式 FF、RF、RJ、LG、MFM

　　法兰标准∶JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6兆帕)、JB/T79.2-94(PN4.0、6.4兆帕)、HG20594-97、HG20618-97等

　　焊接连接∶嵌接焊SW(40~50毫米) 对接焊BW(65~350毫米)

　　材料∶阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量

　　上阀盖∶常温型P -17~+230摄氏度

　　伸长I型EI +230~+566摄氏度

　　注∶工作温度不准超过各种材料的允许范围。

　　压盖型式∶螺栓压紧式

　　填料∶V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

　　阀内组件

　　阀芯型式∶带组合密封圈或活塞环的压力平衡式阀芯

　　流量特性∶线性特性(LV)

　　材料∶阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量

　　活塞环材料∶阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量

　　执行机构

　　型式∶DKZ系列电动执行机构;381L系列电子式电动执行机构;PSL系列电子式电动执行机构

　　阀作用型式

　　电关式或电开式平衡笼式单座调节阀

三、HCN低噪音笼式调节阀阀体参数

阀体型式		直通铸造球型阀
公称通径		40、50、65、80、100、150、200、250、300、350mm
公称压力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
连接型式	密封面型式	FF、RF、RJ、LG、MFM
	法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接标准	嵌接焊SW(40~50mm) 对接焊BW(65~350mm)
材料		铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖	常温型(P)	-17~+230℃
	伸长I型(E)	-45~-17℃、 +230~+566℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

三、HCN低噪音笼式调节阀阀内件

阀芯形式	带组合密封圈或活塞环的压力平衡式阀芯
流量特性	等百分比特性(%CC)和线性特性(LCC)
材料	不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

四、HCN低噪音笼式调节阀执行机构

执行器型式	HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料	乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围	80~240KPa(HA型)，190~350KPa(VAP型)
供气压力	280~400KPa(HA型)、400(VA6型、VP型)
气源接口	RC1/4"(HA、VA6型)、RC3/8"(VP型)
环境温度	-30~+70℃
作用形式	气-关式或气-开式
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

五、HCN低噪音笼式调节阀主要性能

泄漏量	金属阀座	符合ANSI B16.104-1976 IV级
回差	带定位器	小于全行程的1%
回差	不带定位器	小于全行程的3%
基本误差	带定位器	小于全行程的±1%
	不带定位器	小于全行程的±5%
	—	注：采用标准的V型聚四氟乙烯填料
可调范围		25:1

六、HCN低噪音笼式调节阀CV值和行程

公称通径	40			50			65			80			100			125			150			200			250	300	350
阀座直径	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	80	100	125	100	125	150	125	150	200	250	300	350
额定Cv值	10	17	24	17	24	44	24	44	68	44	68	99	68	99	120	99	120	175	120	175	330	175	330	580	760	1090	1610
额定行程	25						38									50						75			100		150

七、HCN低噪音笼式调节阀主要外形及连接尺寸

公称通径DN(mm)	40、50、65、80、100、150、200、250、300、350mm
结构长度	由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部，技术人员将会为您提供完整的图纸及技术资料。
阀体高度
执行器高度
