HAC笼式角型调节阀

HAC笼式角型调节阀

http://www.hushanfamen.com/Valve_Product_631.html

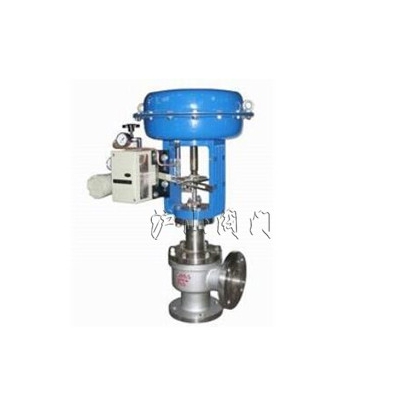

	产品名称：	HAC笼式角型调节阀
	产品型号：	HAC
	产品口径：	DN25-200mm
	产品压力：	1.6-6.4MPa
	产品材质：	碳钢、不锈钢
	联系电话：	021-31007323
	联系传真：	021-33321522
	Email：	hushanfamen@126.com
	联系人：	周生
	联系手机：	18818008975
	QQ：	178876695
	公司名：	沪山阀门制造（上海）有限公司
	帐号：	03416900040041464
	税号：	310115312539830
	售后承诺：	质保一年，质量三包：包修、包换、包退。

产品名称：	笼式角型调节阀	产品型号：	HAC
驱动方式：	气动、电动	连接形式：	法兰、焊接
结构形式：	角型	密封材料：	橡胶
压力范围：	1.6～6.4MPa	公称通径：	DN25-DN200
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内著名〖HAC笼式角型调节阀〗制造商，也是国内大型【调节阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖HAC笼式角型调节阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

一、HAC笼式角型调节阀概述

　　HAC笼式角型调节阀是CV3000系列产品之一。HAC笼式角型调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高。HAC笼式角型调节阀动态稳定性好，噪音低，空气腐蚀小。HAC笼式角型调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。AC笼式角型调节阀符合GB/T4213-92标准。

二、HAC笼式角型调节阀技术参数和性能

阀体:

型式		角型双座铸造球型阀HTS单座调节阀
公称通径		40、50、65、80、100、150、200mm
公称压力		ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式	法兰连接密封面型式	FF、RF、RJ、LG、MFM
	法兰标准	JISB2201-1984、ANSIB16.5-1981、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、HG20596-97等。
	焊接连接	嵌接焊SW（40~50mm）对接焊BW（65~200mm）
材料		铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、LF4、钛等。
上阀盖	常温型（P）	-17~+230℃
	伸长I型（EI）	-45~+ -17℃ +230~+566℃
	伸长Ⅱ型（EⅡ）	-100～-45℃
	伸长Ⅱ型（EⅢ）	-196～-100℃
	注：工作温度不准超过各种材料的允许范围。
压盖型式		螺栓压紧式
填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织调料、石墨填料

三、HAC笼式角型调节阀阀内组件

阀芯型式			单座柱塞型阀芯
流量特性	高容量流量特性	金属阀座	等百分比特性（%C）和线性特性（LC）
		软阀座	等百分比特性（%T）和线性特性（LT）
	高精度流量特性	金属阀座	等百分比特性（%CF）和线性特性（LCF）
		软阀座	等百分比特性（%TF）和线性特性（LTF）
	注：关于聚四氟乙烯阀座的工作温度和压差，请参考图3。
材料			不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
