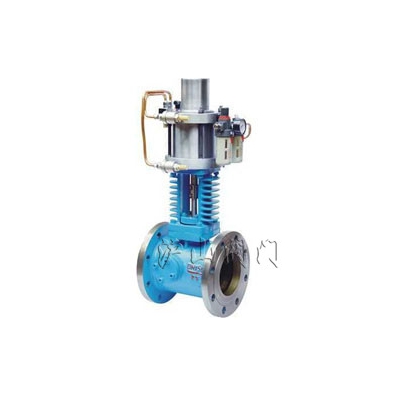

H743H快关抽气止回阀
http://www.hushanfamen.com/Valve_Product_1197.html
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
沪山阀门制造（上海）有限公司是国内著名〖H743H快关抽气止回阀〗制造商，也是国内大型【切断阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖H743H快关抽气止回阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、H743H快关抽气止回阀--用途
快关抽气止回阀又名快关逆止阀或快开阀,本阀适用于紧急止回或电厂汽轮机管路系统，能在0.5-1秒以内关闭，防止管路系统蒸汽和冷凝水倒流导致汽轮机损坏。
二、H743H快关抽气止回阀 --特点
阀瓣采用大角度斜置，缩短启闭行程，并有气（液）压助关，实现快速关闭。大偏心金属密封结构，加上阀瓣受气（液）压助关推力，达到截止、止回的目的。三维偏心密封结构，开启密封即分离，关闭接触即密封。
三、H743H快关抽气止回阀 --型号编制
H743H-25C/P
阀门材料：C铸钢、P不锈钢
公称压力：PN25=2.5Mpa
密封材料：H不锈钢、W本体不锈钢、Y焊硬合金
结构形式：3升降式
连接方式：4法兰
阀门类别：止回阀
四、H743H快关抽气止回阀--性能规范
五、H743H快关抽气止回阀--主要部件材料
六、H743H快关抽汽止回阀--工作原理
1、正常状态：
电磁铁得电，高压油经三位四通阀进入液压锁内，同时打开二只液控单向阀进入抽汽快关门的动作油缸的有杆腔，使快关门打开，动作油缸的无杆腔通过已打开的液控单向阀经三位四通阀回油。电磁铁失电（延时继电器控制）液压锁自动关闭，保持油缸内的压力。
2、事故状态：
事故电信号使电磁铁得电，三位四通阀动作，动作油缸的有杆腔切换到回油，同时动作油缸的无杆腔进高压油，使快关门动作。电磁铁失电（延时继电器控制）液压锁自动关闭，保持油缸内的压力，电磁铁断电后，电路自锁，手动复位（手动、自动可切换）。
七、安装和保养
在安装前要清洗阀门内腔的污垢与灰尘，以确保使用效果。
本阀安装方向依介质流向与阀体箭头一致,法兰尺寸GB9113标准。
管道进行强度试验时，应将阀门打开。
本厂产品出厂前经严格试验合格，请勿随意拧动产品各部位的部件。
阀门如长时间库存时，应注意保存在干燥的仓库内，并定期做好防锈工作。
八、H743H快关抽气止回阀--调试
压力油由集成块（图2）P口进入（接口为3/4管螺纹），T口为回油口。接好油管后，压力油加压到额定压力（0.8～1.0Mpa）通入电磁阀控制电源（220V直流）即可控制阀门开启或关闭。如出现开闭与控制不吻合，调换电磁阀两端控制线即可
九、故障及排除方法
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
