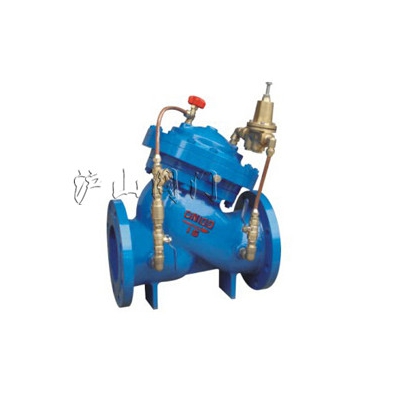

DX20BX双控比例式减压阀
http://www.hushanfamen.com/Valve_Product_1245.html
|
|
产品名称： |
DX20BX双控比例式减压阀 |
| 产品型号： |
DX20BX |
| 产品口径： |
DN20-400mm |
| 产品压力： |
1.0-2.5MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
| 产品名称 ： |
DX20BX双控比例式减压阀 |
产品型号：
|
DX20BX
|
|
适用介质 ：
|
水 |
连接形式： |
法兰 |
| 适用温度： |
0～80℃
|
公称通径： |
DN20-DN400 |
|
常用材质 ：
|
铸铁、铸钢、不锈钢
|
技术咨询 ：
|
021-31007323 |
一、DX20BX双控比例式减压阀概述：
DX20BX双控比例式减压阀是一种DX系列新型的产品，其广泛用于高层建筑、钢厂、自来水厂、城市管道当中。该阀门应用项目当中效果非常稳定，采用双控式设计，阀门能够依靠本身能量使出口压力保持稳定在设定植，即出口压力不因进口压力 及流量的变化而变化，确保系统循环通畅无阻，使阀门能安全可靠地运行。
二、DX20BX双控比例式减压阀结构特点：
1、采用双控比例式设计，使应用在工况当中减压效果更多稳定，不会受到进口压力的变化而影响出口压力的变化，使管道内始终保护稳定的压力，保护管道安全。
2、阀门操作方便，可配备电磁阀或者自力式进行操作，阀门可以通过水泵的开启或者关闭进行自动控制，我们只需要调节阀门的导阀开启对阀门进行精确控制。
3、本产品采用全通道、流线型设计。使应用在项目当中水力损失少、节能效果显著。
三、DX20BX双控比例式减压阀主要技术参数：
|
公称压力（Mpa）
|
壳体试验压力（MPa）
|
密封试验压力（MPa）
|
适用介质
|
介质温度（℃）
|
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
|
2.5
|
3.75
|
2.75
|
四、DX20BX双控比例式减压阀主要连接尺寸：
|
DN
|
L
|
A
|
A1
|
H
|
H1
|
F
|
D
mm
|
D1
mm
|
D2
mm
|
n-d
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
|
20
|
180
|
292
|
136
|
342
|
247
|
116
|
105
|
105
|
105
|
75
|
75
|
75
|
58
|
58
|
56
|
4-13.5
|
4-13.5
|
4-14
|
|
25
|
180
|
292
|
136
|
342
|
247
|
116
|
115
|
115
|
115
|
85
|
85
|
85
|
68
|
68
|
65
|
4-13.5
|
4-13.5
|
4-14
|
|
32
|
180
|
292
|
136
|
342
|
247
|
116
|
140
|
140
|
140
|
100
|
100
|
100
|
78
|
78
|
76
|
4-17.5
|
4-17.5
|
4-18
|
|
40
|
240
|
330
|
155
|
395
|
278
|
170
|
150
|
150
|
150
|
110
|
110
|
112
|
88
|
88
|
84
|
4-17.5
|
4-17.5
|
4-18
|
|
50
|
240
|
330
|
155
|
395
|
278
|
170
|
165
|
165
|
165
|
125
|
125
|
125
|
102
|
102
|
99
|
4-17.5
|
4-17.5
|
4-18
|
|
65
|
250
|
350
|
165
|
405
|
298
|
180
|
185
|
185
|
185
|
145
|
145
|
145
|
122
|
122
|
118
|
4-17.5
|
4-17.5
|
8-18
|
|
80
|
285
|
365
|
175
|
430
|
313
|
210
|
200
|
200
|
200
|
160
|
160
|
160
|
133
|
133
|
132
|
8-17.5
|
8-17.5
|
8-18
|
|
100
|
360
|
410
|
195
|
510
|
350
|
275
|
220
|
220
|
235
|
180
|
180
|
190
|
158
|
158
|
156
|
8-17.5
|
8-17.5
|
8-22
|
|
125
|
400
|
455
|
220
|
560
|
365
|
310
|
250
|
250
|
270
|
210
|
210
|
220
|
184
|
184
|
184
|
8-17.5
|
8-17.5
|
8-26
|
|
150
|
455
|
475
|
230
|
585
|
420
|
355
|
285
|
285
|
300
|
240
|
240
|
250
|
212
|
212
|
211
|
8-22
|
8-22
|
8-26
|
|
|
