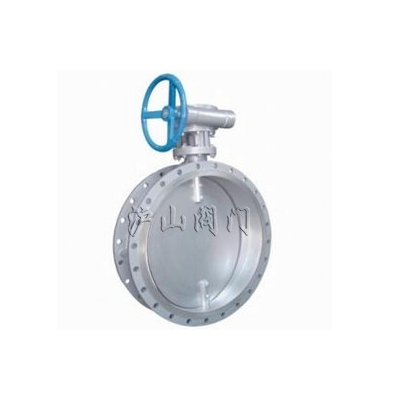

D341蜗轮法兰式通风蝶阀
http://www.hushanfamen.com/Valve_Product_716.html
|
|
产品名称： |
D341蜗轮法兰式通风蝶阀 |
| 产品型号： |
D341
|
| 产品口径： |
DN50-800mm |
| 产品压力： |
0.5-4.0MPa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
| 产品名称： |
蜗轮法兰式通风蝶阀 |
产品型号： |
D341 |
| 驱动方式： |
蜗轮 |
连接形式： |
法兰 |
| 结构形式： |
中心垂直板 |
密封材料： |
与阀体一致 |
| 压力范围： |
0.5～4.0MPa |
公称通径： |
DN50-DN800 |
| 常用材质： |
碳钢、不锈钢 |
技术咨询： |
021-31007323 |
沪山阀门制造（上海）有限公司是国内著名〖D341蜗轮法兰式通风蝶阀〗制造商，也是国内大型【蝶阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖D341蜗轮法兰式通风蝶阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、D341蜗轮法兰式通风蝶阀性能规范
用途及特点
通风蜗轮法兰式通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa。一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
设计新颖，合理，结构独特，重量轻，启闭迅速。
操力钜小，操作方便，省力灵巧。
采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
采用标准
设计标准：GB/T12238-1989 JB/T8692-1998
法兰连接尺寸： GB/T9115.1-2000
结构长度：GB/T 12221-1989
压力试验：GB/T 13927-1992; JB/T 9092-1999
蜗轮法兰式伸缩蝶阀
二、D341蜗轮法兰式通风蝶阀主要技术参数
公称通径 |
DN |
50～2000 |
| 公称压力 |
PN |
0.05 |
0.25 |
0.6 |
| 试验压力 |
强度实验 |
0.075 |
0.375 |
0.9 |
| 密封实验 |
≤1.5﹪泄漏量 |
| 适用介质 |
，煤气、含尘气体、烟道气等 |
| 驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动 |
三、D341蜗轮法兰式通风蝶阀主要零件的材质
零件名称 |
材料 |
| 阀体 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 蝶板 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 密封圈 |
与阀体相同 |
| 阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
| 填料 |
氟塑料、柔性石墨 |
四、D341蜗轮法兰式通风蝶阀密封材料选用和适用温度
| 材料品种 |
碳钢 |
低温碳钢 |
合金钢 |
奥氏体不锈钢 |
铬钼钢 |
| 代号 |
WCB |
LCB |
WCB或WC9 |
C5或C12 |
铬Cr-18型、304、316 |
12CrMoV |
| 耐最高温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
| 耐最低温度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
196℃ |
-40℃ |
| 适用工作温度 |
≤425℃ |
≤345℃ |
≤595℃ |
≤650℃ |
≤600℃ |
≤560℃ |
D341W-(0.5、2.5、6)C.P.R.V系列手柄、蜗杆蜗轮传动法兰式通风蝶阀
D41W-(0.5、2.5、6)C.P.R.V系列连接尺寸
| 公称通径 |
结构长度 |
外形尺寸（参考值 |
连接尺寸（标准值） |
参考重量 |
| 0.05MPa和0.25MPa |
0.6MPa |
| 毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
| 50 |
2 |
108 |
70 |
215 |
270 |
65 |
140 |
110 |
88 |
4-14 |
140 |
110 |
88 |
4-14 |
9 |
| 65 |
21/2 |
112 |
80 |
235 |
270 |
65 |
160 |
130 |
108 |
4-14 |
160 |
130 |
108 |
4-14 |
12 |
| 80 |
3 |
114 |
95 |
263 |
270 |
65 |
190 |
150 |
124 |
4-18 |
190 |
150 |
124 |
4-18 |
15 |
| 100 |
4 |
127 |
105 |
283 |
270 |
65 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4-18 |
17 |
| 125 |
5 |
140 |
120 |
313 |
310 |
65 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
23 |
| 150 |
6 |
140 |
132 |
338 |
310 |
65 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
25 |
|
|
